Серия Точки¶

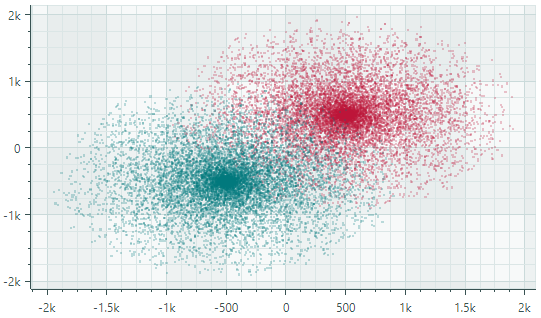

Вид серии точек (CartesianPointSeriesView) отображает отдельные точки. Каждая точка адресуется значениями X и Y. На следующей картинке показан образец CartesianPointSeriesView, который отображает две серии разбросанных точек, каждая из которых рисована своим собственным цветом.

chart-views-point-series-view

Создание точечного последовательного представления¶

Чтобы создать точечный последовательный вид, добавьте объект CartesianSeries в коллекцию CartesianChart.Series и инициализируйте CartesianSeries.View экземпляром CartesianPointSeriesView.

В следующем коде показано, как создать последовательный вид точечной области в XAML и code-behind.

<mxc:CartesianChart x:Name="chartControl">
    <mxc:CartesianChart.Series>
        <mxc:CartesianSeries Name="pointSeries1" DataAdapter="{Binding DataAdapter}" >
            <mxc:CartesianPointSeriesView Color="Red" MarkerSize="2"/>
        </mxc:CartesianSeries>
    </mxc:CartesianChart.Series>
</mxc:CartesianChart>

CartesianSeries series = new CartesianSeries();
chartControl.Series.Add(series);
double[] args = new double[] {3,2,1,2,3,4,5,4 };
double[] values = new double[] { -1,0,1,2,3,2,1,0 };
// Use ScatterDataAdapter since points are not sorted by the X coordinate
series.DataAdapter = new ScatterDataAdapter(args, values);
series.View = new CartesianPointSeriesView()
{
    Color = Avalonia.Media.Colors.Blue,
    MarkerSize = 4,
};

Пример - Используйте вид серии точек для отображения группы точек¶

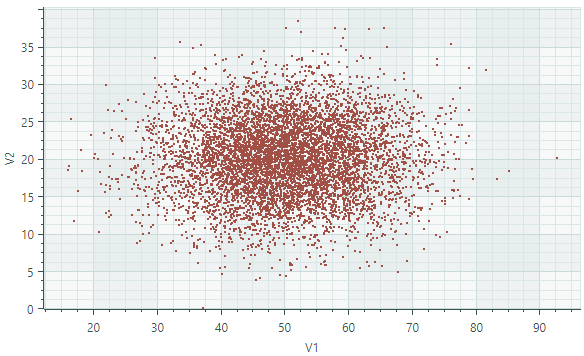

В этом примере представление серии точек используется для отображения точек, случайным образом разбросанных вдоль числовых осей X и Y. Точки в серии исходных данных не отсортированы по координате X. Для отображения несортированных точек в виде серии используется адаптер ScatterDataAdapter.

chart-views-pointSeriesView-example

<mx:MxWindow xmlns="https://github.com/avaloniaui"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:vm="using:ChartPointSeriesView.ViewModels"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:mx="https://schemas.eremexcontrols.net/avalonia"
        xmlns:mxc="https://schemas.eremexcontrols.net/avalonia/charts"
        mc:Ignorable="d" d:DesignWidth="800" d:DesignHeight="450"
        x:Class="ChartPointSeriesView.Views.MainWindow"
        x:DataType="vm:MainWindowViewModel"
        Icon="/Assets/EMXControls.ico"
        Title="ChartPointSeriesView"
        Width="600" Height="400">

    <Design.DataContext>
        <vm:MainWindowViewModel/>
    </Design.DataContext>

    <mxc:CartesianChart x:Name="chartControl">
        <mxc:CartesianChart.Series>
            <mxc:CartesianSeries Name="pointSeries1" DataAdapter="{Binding PointSeriesVM1.DataAdapter}" >
                <mxc:CartesianPointSeriesView Color="{Binding PointSeriesVM1.Color}" MarkerSize="2"/>
            </mxc:CartesianSeries>
        </mxc:CartesianChart.Series>
        <mxc:CartesianChart.AxesX>
            <mxc:AxisX Name="xAxis" Title="V1" />
        </mxc:CartesianChart.AxesX>
        <mxc:CartesianChart.AxesY>
            <mxc:AxisY Title="V2"/>
        </mxc:CartesianChart.AxesY>
    </mxc:CartesianChart>
</mx:MxWindow>

using CommunityToolkit.Mvvm.ComponentModel;
using Eremex.AvaloniaUI.Charts;
using System.Collections.Generic;
using System;
using Avalonia.Media;
using Avalonia;

namespace ChartPointSeriesView.ViewModels;

public partial class MainWindowViewModel : ViewModelBase
{
    [ObservableProperty] SeriesViewModel pointSeriesVM1;

    public MainWindowViewModel()
    {
        PointSeriesVM1 = new()
        {
            Color = Color.FromUInt32(0xffa24f46),
            DataAdapter = GenerateRandomData()
        };
    }

    private static Random random = new Random();
    private static double GenerateNormalValue(double mean, double stdDev)
    {
        double u1 = 1.0 - random.NextDouble();
        double u2 = 1.0 - random.NextDouble();
        double randStdNormal = Math.Sqrt(-2.0 * Math.Log(u1)) * Math.Sin(2.0 * Math.PI * u2);
        return mean + stdDev * randStdNormal;
    }

    public static ScatterDataAdapter GenerateRandomData()
    {
        int count = 7000;
        double xMean= 50, xStdDev= 10, yMean = 20, yStdDev = 5;
        List<double> args = new List<double>();
        List<double> values = new List<double>();
        for(int i = 0; i < count; i++)
        {
            double x = GenerateNormalValue(xMean, xStdDev);
            double y = GenerateNormalValue(yMean, yStdDev);
            args.Add(x);
            values.Add(y);
        }
        return new ScatterDataAdapter(args, values);
    }
}

public partial class SeriesViewModel : ObservableObject
{
    [ObservableProperty] Color color;
    [ObservableProperty] ScatterDataAdapter dataAdapter;
}

Данные для просмотра точечных рядов¶

Для предоставления данных для представлений точечных рядов можно использовать следующие адаптеры данных:

Числовые значения X:

FormulaDataAdapter
ScatterDataAdapter
SortedNumericDataAdapter

Значения даты и времени X:

SortedDateTimeDataAdapter
SortedTimeSpanDataAdapter

Качественные значения X:

QualitativeDataAdapter

Свойства просмотра серии точек¶

Color — Задает цвет отрисовки серии.
MarkerImage — Получает или устанавливает картинку для использования в качестве пользовательских точечных маркеров. Если картинка не указана, отображаются маркеры квадратной формы по умолчанию. Вы можете использовать экземпляр класса SvgImage для указания картинки в формате SVG.

Свойство MarkerImage объявлено с атрибутом [Content], который позволяет вам определить картинку непосредственно между <Просмотр картезианских последовательностей> теги.
```
<mxc:CartesianPointSeriesView>
    <SvgImage Source="avares://Demo/Assets/circle.svg" />
</mxc:CartesianPointSeriesView>
```
Файлы SVG содержат предопределенные цвета для элементов SVG. Чтобы эти цвета соответствовали цвету вашего ряда данных, вы можете либо:
- Предварительно вручную отредактируйте исходный файл SVG-картинки
- Используйте свойство MarkerImageCss для динамической настройки styles для элементов SVG. Стили применяются при отображении точечных маркеров.
MarkerImageCss — Указывает CSS styles для настройки во время выполнения SVG-картинки, определенной свойством MarkerImage. Основным вариантом использования является замена цветов элементов SVG на цвет серии (Color). Включите заполнитель {0}, чтобы вставить значение свойства Color в CSS-код.

Например, когда свойство MarkerImage содержит SVG-картинку с элементом круга, следующий CSS-код стилизует circle с оранжевой заливкой (используя цвет серии) и темно-красной рамкой:
```
<mxc:CartesianPointSeriesView Color="orange" MarkerImageCss="circle {{fill:{0};stroke:darkred;}}">
    <SvgImage Source="avares://Demo/Assets/circle.svg" />
</mxc:CartesianPointSeriesView>
```
Смотрите также: Пример - Создайте представление серии Lollipop и используйте пользовательские SVG-маркеры .
MarkerSize — Определяет размер точечных маркеров.
ShowInCrosshair — Определяет видимость метки диаграммы перекрестий для текущего ряда. Смотрите раздел Настройка меток диаграммы для перекрестия .
