Начало работы с Graphics3DControl¶

В этом руководстве демонстрируется, как создать 3D-модель и отобразить ее в контроле Graphics3DControl. В примере используется API, предоставляемый контролом, для определения сеток, вершин и материалов.

Вы можете отображать несколько 3D-моделей в Graphics3DControl одновременно. В этом руководстве создается одна 3D-модель. Он состоит из квадрата и двух треугольников, позиций, расположенных под прямым углом друг к другу. Каждая фигура отрисована с использованием своего собственного материала.

g3d-get-started-result

Создание Graphics3DControl¶

Создайте контрол Graphics3DControl в XAML, используя следующий код:

xmlns:mx3d="https://schemas.eremexcontrols.net/avalonia/controls3d"

<mx3d:Graphics3DControl Name="g3DControl" ShowAxes="True">
    <mx3d:Graphics3DControl.Camera>
        <mx3d:IsometricCamera/>
    </mx3d:Graphics3DControl.Camera>
</mx3d:Graphics3DControl>

Этот код отображает оси и включает изометрическую камеру для контрола Graphics3DControl. Вы также можете включить перспективную камеру. Для этой цели установите свойству Graphics3DControl.Camera значение объекта PerspectiveCamera.

Определение 3D-модели¶

Класс GeometryModel3D инкапсулирует 3D-модель для Graphics3DControl. Чтобы добавить 3D-модели в контрол, добавьте один или несколько объектов GeometryModel3D в коллекцию Graphics3DControl.Models.

using Eremex.AvaloniaUI.Controls3D;

GeometryModel3D model = new GeometryModel3D();
g3DControl.Models.Add(model);

3D-модель состоит из одной или нескольких сеток. Сетка - это часть модели, рисованная с использованием определенного материала.

Квадратные и треугольные фигуры в 3D-модели рисованы своими собственными материалами. Таким образом, необходимо создать три сетки.

Добавление сеток¶

Используйте коллекцию GeometryModel3D.Meshes для добавления ячеек. Каждая ячейка инкапсулируется объектом MeshGeometry3D.

using DynamicData;

MeshGeometry3D meshTriangle1 = new MeshGeometry3D();
MeshGeometry3D meshTriangle2 = new MeshGeometry3D();
MeshGeometry3D meshSquare = new MeshGeometry3D();
//...
model.Meshes.AddRange(new[] { meshTriangle1, meshTriangle2, meshSquare });

Graphics3DControl поддерживает три типа сеток:

Сетка, определяемая набором треугольников (по умолчанию или когда для параметра MeshGeometry3D.FillType задано значение MeshFillType.Triangles)
Сетка, определяемая набором линий (когда для MeshGeometry3D.FillType установлено значение MeshFillType.Lines)
Сетка, определяемая набором точек (если для параметра MeshGeometry3D.FillType задано значение MeshFillType.Points)

В текущем примере сетки создаются из треугольников. Для этого типа сетки необходимо указать следующие свойства:

MeshGeometry3D.Vertices — Массив всех вершин (объектов Vertex3D), составляющих сетку. Объект Vertex3D обладает следующими основными свойствами:
- Vertex3D.Position — объект Vector3, который определяет координаты вершины.
- Vertex3D.Normal — Объект Vector3, который определяет нормаль к вершине. Нормали к вершине - это векторы направления, используемые для вычисления отражения света от вершин и треугольника.
- Vertex3D.TextureCoord — объект Vector2, который определяет координаты текстуры для текущей вершины.
MeshGeometry3D.Indices — Массив индексов вершин в массиве Vertices, которые определяют отдельные треугольники сетки. Этот массив содержит группы по три индекса в каждой. Первые три индекса в массиве относятся к вершинам первого треугольника сетки. Следующие три индекса относятся к вершинам второго треугольника сетки и так далее. Порядок расположения индексов для каждого треугольника важен, поскольку он определяет нормаль к поверхности. Нормаль к поверхности, в свою очередь, определяет переднюю и заднюю стороны треугольника, что важно для таких операций, как отбраковка обратной и лицевой сторон.

Определите сетки для фигур Треугольник 1 и треугольник 2¶

Сетки для фигур Triangle 1 и Triangle 2 легко определить, поскольку эти фигуры уже представляют собой треугольники.

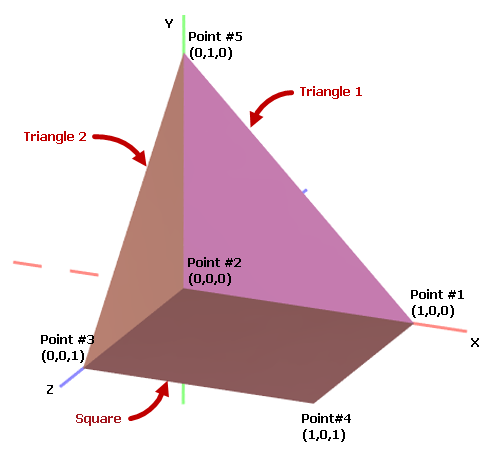

Сначала давайте определим все вершины в созданной 3D-модели и их координаты (x, y, z).

g3d-get-started-vertices-coords

В коде определите координаты всех вершин, используя объекты Vector3:

Vector3 pt1 = new(1, 0, 0);
Vector3 pt2 = new(0, 0, 0);
Vector3 pt3 = new(0, 0, 1);
Vector3 pt4 = new(1, 0, 1);
Vector3 pt5 = new(0, 1, 0);

Инициализируйте вершины и индексы для рисунка Triangle 1:

Vertex3D[] meshTriangle1Vertices = new Vertex3D[]
{
    new Vertex3D() { Position = pt2,  Normal = new Vector3(0, 0, 1) },
    new Vertex3D() { Position = pt5,  Normal = new Vector3(0, 0, 1) },
    new Vertex3D() { Position = pt1,  Normal = new Vector3(0, 0, 1) },
};

// Define a mesh triangle.
uint[] meshTriangle1Indices = new uint[] { 0, 1, 2 };

meshTriangle1.Vertices = meshTriangle1Vertices;
meshTriangle1.Indices = meshTriangle1Indices;

Здесь индексы 0, 1 и 2 относятся к первой, второй и третьей вершинам массива Vertices.

Аналогично, инициализируйте вершины и индексы для рисунка Triangle 2:

Vertex3D[] meshTriangle2Vertices = new Vertex3D[]
{
    new Vertex3D() { Position = pt2,  Normal = new Vector3(1, 0, 0) },
    new Vertex3D() { Position = pt5,  Normal = new Vector3(1, 0, 0) },
    new Vertex3D() { Position = pt3,  Normal = new Vector3(1, 0, 0) }
};

// Define a mesh triangle.
uint[] meshTriangle2Indices = new uint[] { 0, 1, 2 };

meshTriangle2.Vertices = meshTriangle2Vertices;
meshTriangle2.Indices = meshTriangle2Indices;

Определяем сетки для квадратной фигуры¶

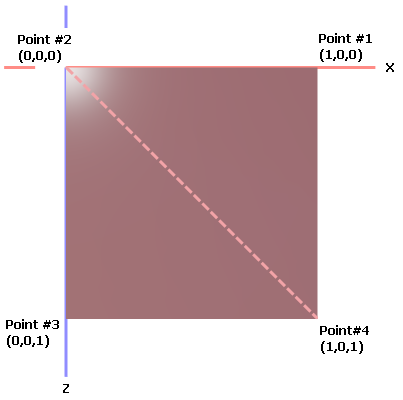

Рисунок Square можно разделить на два сетчатых треугольника. Например:

g3d-get-started-square-triangulation

Массив Vertices для сетки Square должен содержать четыре точки. Массив Indices должен содержать шесть индексов, которые идентифицируют два треугольника сетки.

Vertex3D[] meshSquareVertices = new Vertex3D[]
{
    new Vertex3D() { Position = pt1,  Normal = new Vector3(0, 1, 0) },
    new Vertex3D() { Position = pt2,  Normal = new Vector3(0, 1, 0) },
    new Vertex3D() { Position = pt3,  Normal = new Vector3(0, 1, 0) },
    new Vertex3D() { Position = pt4,  Normal = new Vector3(0, 1, 0) }
};

// Define two mesh triangles.
// The first mesh triangle is formed by points pt1, pt2 and pt4.
// The second mesh triangle is formed by points pt2, pt3 and pt4.
uint[] meshSquareIndices = new uint[] { 0, 1, 3, 1, 2, 3 };

meshSquare.Vertices = meshSquareVertices;
meshSquare.Indices = meshSquareIndices;

Укажите материалы¶

Контрол Graphics3DControl поддерживает следующие материалы, производные от абстрактного класса Eremex.AvaloniaUI.Controls3D.Material:

SimplePbrMaterial — Материал, который описывает визуальные свойства поверхности в виде числовых значений:
- Albedo — Базовый цвет
- Alpha — Прозрачность
- Emission — Интенсивность света, излучаемого поверхностью
- AmbientOcclusion — Уровень затемнения, вызванного объектами, блокирующими окружающий свет
- Roughness — Гладкость поверхности
- Metallic — Отражательная способность поверхности.
TexturedPbrMaterial — Текстурированный материал в формате PBR. Этот материал позволяет задать визуальные свойства (Albedo, Alpha, Emission, AmbientOcclusion, Roughness, Metallic и Normal) поверхности в виде растровых изображений.

Вам необходимо присвоить уникальные ключи (строковые значения) материалам, используя свойство Material.Key. Затем вы можете привязать материал к сетке с помощью свойства MeshGeometry3D.MaterialKey.

Следующий код добавляет три материала (объекты SimplePbrMaterial) с определенными базовыми цветами (Albedo). Созданные сетки связаны с материалами с помощью свойства MaterialKey.

using DynamicData;

g3DControl.Materials.AddRange(
    new[] {
        new SimplePbrMaterial(Color.FromUInt32(0xFF822c2e), "BrownColor"),
        new SimplePbrMaterial(Color.FromUInt32(0xffeb523f), "TomatoColor"),
        new SimplePbrMaterial(Color.FromUInt32(0xFFea3699), "VioletColor")
    }
);

//...

meshTriangle1.MaterialKey = "VioletColor";
meshTriangle2.MaterialKey = "TomatoColor";
meshSquare.MaterialKey = "BrownColor";

Запустите приложение¶

Теперь вы можете запускать приложение. Используйте мышь и клавиатуру для панорамирования, масштабирования и поворота созданной 3D-модели.

g3d-get-started-final-result

Полный код¶

<mx:MxWindow xmlns="https://github.com/avaloniaui"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:vm="using:G3DControl_Get_Started.ViewModels"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:mx="https://schemas.eremexcontrols.net/avalonia"
        xmlns:mx3d="https://schemas.eremexcontrols.net/avalonia/controls3d"
        xmlns:mxe="https://schemas.eremexcontrols.net/avalonia/editors"

        mc:Ignorable="d" d:DesignWidth="800" d:DesignHeight="450"
        x:Class="G3DControl_Get_Started.Views.MainWindow"
        x:DataType="vm:MainWindowViewModel"
        Icon="/Assets/EMXControls.ico"
        Title="G3DControl_Get_Started">

    <Design.DataContext>
        <!-- This only sets the DataContext for the previewer in an IDE -->
        <vm:MainWindowViewModel/>
    </Design.DataContext>

    <mx3d:Graphics3DControl Name="g3DControl" ShowAxes="True">
        <mx3d:Graphics3DControl.Camera>
            <mx3d:IsometricCamera/>
        </mx3d:Graphics3DControl.Camera>
    </mx3d:Graphics3DControl>
</mx:MxWindow>

using Avalonia.Controls;
using Avalonia.Media;
using DynamicData;
using Eremex.AvaloniaUI.Controls.Common;
using Eremex.AvaloniaUI.Controls3D;
using System;
using System.Numerics;

namespace G3DControl_Get_Started.Views;

public partial class MainWindow : MxWindow
{
    public MainWindow()
    {
        InitializeComponent();

        InitG3DControlMaterials();
        InitG3DControlMeshes();
    }

    private void InitG3DControlMaterials()
    {
        g3DControl.Materials.AddRange(
            new[] {
                new SimplePbrMaterial(Color.FromUInt32(0xFF822c2e), "BrownColor"),
                new SimplePbrMaterial(Color.FromUInt32(0xffeb523f), "TomatoColor"),
                new SimplePbrMaterial(Color.FromUInt32(0xFFea3699), "VioletColor")
            }
        );
    }

    private void InitG3DControlMeshes()
    {

        GeometryModel3D model = new GeometryModel3D();
        g3DControl.Models.Add(model);

        Vector3 pt1 = new(1, 0, 0);
        Vector3 pt2 = new(0, 0, 0);
        Vector3 pt3 = new(0, 0, 1);
        Vector3 pt4 = new(1, 0, 1);
        Vector3 pt5 = new(0, 1, 0);

        // Triangle 1
        MeshGeometry3D meshTriangle1 = new MeshGeometry3D();
        // Setting the FillType property to 'Triangles' is not required
        // as 'Triangles' is the default value of the FillType property.
        //meshTriangle1.FillType = MeshFillType.Triangles;
        Vertex3D[] meshTriangle1Vertices = new Vertex3D[]
        {
            new Vertex3D() { Position = pt2,  Normal = new Vector3(0, 0, 1) },
            new Vertex3D() { Position = pt5,  Normal = new Vector3(0, 0, 1) },
            new Vertex3D() { Position = pt1,  Normal = new Vector3(0, 0, 1) },
        };
        // Define a mesh triangle.
        uint[] meshTriangle1Indices = new uint[] { 0, 2, 1 };
        meshTriangle1.Vertices = meshTriangle1Vertices;
        meshTriangle1.Indices = meshTriangle1Indices;
        meshTriangle1.MaterialKey = "VioletColor";

        // Triangle 2
        MeshGeometry3D meshTriangle2 = new MeshGeometry3D();
        Vertex3D[] meshTriangle2Vertices = new Vertex3D[]
        {
            new Vertex3D() { Position = pt2,  Normal = new Vector3(1, 0, 0) },
            new Vertex3D() { Position = pt5,  Normal = new Vector3(1, 0, 0) },
            new Vertex3D() { Position = pt3,  Normal = new Vector3(1, 0, 0) }
        };
        // Define a mesh triangle.
        uint[] meshTriangle2Indices = new uint[] { 0, 2, 1 };
        meshTriangle2.Vertices = meshTriangle2Vertices;
        meshTriangle2.Indices = meshTriangle2Indices;
        meshTriangle2.MaterialKey = "TomatoColor";

        // Square
        MeshGeometry3D meshSquare = new MeshGeometry3D();
        Vertex3D[] meshSquareVertices = new Vertex3D[]
        {
            new Vertex3D() { Position = pt1,  Normal = new Vector3(0, 1, 0) },
            new Vertex3D() { Position = pt2,  Normal = new Vector3(0, 1, 0) },
            new Vertex3D() { Position = pt3,  Normal = new Vector3(0, 1, 0) },
            new Vertex3D() { Position = pt4,  Normal = new Vector3(0, 1, 0) }
        };
        // Define two mesh triangles.
        // The first mesh triangle is formed by points pt1, pt2 and pt4.
        // The second mesh triangle is formed by points pt2, pt3 and pt4.
        uint[] meshSquareIndices = new uint[] { 0, 1, 3, 1, 2, 3 };
        meshSquare.Vertices = meshSquareVertices;
        meshSquare.Indices = meshSquareIndices;
        meshSquare.MaterialKey = "BrownColor";

        model.Meshes.AddRange(new[] { meshTriangle1, meshTriangle2, meshSquare });
    }
}
