Full-Stacked Area Series View¶

Full-Stacked Area Series View (диаграммы 100% Stacked Area) используются для отображения пропорциональных соотношений между двумя и более сериями данных. Каждая серия Full-Stacked Area отрисовывается как закрашенная область, наложенная поверх предыдущей серии Full-Stacked Area. Толщина серии определяется её процентным вкладом в общую сумму. Верхняя линия всегда соответствует 100%.

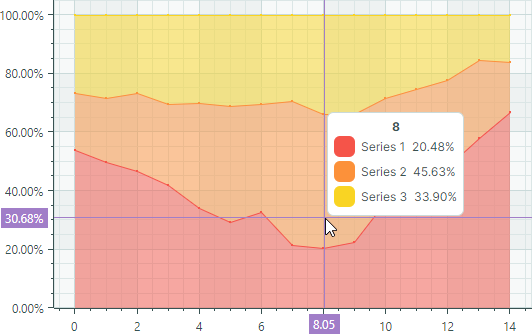

Если все серии Full-Stacked Area в контроле диаграммы содержат только отрицательные значения, серии располагаются в направлении отрицательной оси Y. В этом случае нижняя линия обозначает -100%.

Используйте Full-Stacked Area Series View, чтобы отображать только положительные или только отрицательные данные в одном контроле диаграммы.

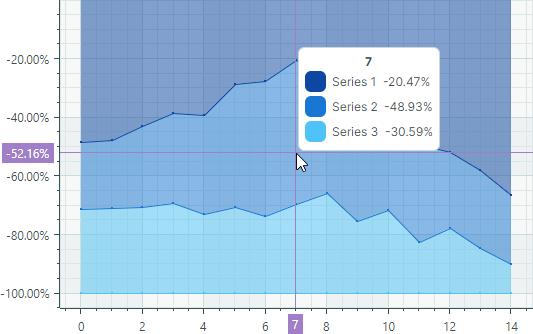

Если какая-либо серия Full-Stacked Area содержит смесь положительных и отрицательных значений, все отрицательные значения обрабатываются как нули.

Full-Stacked Area Series View инкапсулировано классом CartesianFullStackedAreaSeriesView.

Создание Full-Stacked Area Series View¶

Обычно представление Full-Stacked Area используется для отображения пропорциональных соотношений между двумя и более сериями данных. Шаги для создания диаграммы Full-Stacked Area включают:

Создайте объект CartesianSeries для каждой серии данных и добавьте его в коллекцию CartesianChart.Series.
Установите свойство CartesianSeries.View в объект CartesianFullStackedAreaSeriesView.
Используйте свойство CartesianSeries.DataAdapter, чтобы предоставить данные для серии.
Отформатируйте значения оси Y как проценты, настроив параметры шкалы оси Y.

В Full-Stacked Area Series View вычисленные значения оси Y (а значит, и подписи) находятся в диапазоне от 0 до 1. Чтобы отображать эти значения в виде процентов (0%-100%) вдоль оси Y и в подписях перекрестия, установите свойства ScaleOptions.LabelFormatter и ScaleOptions.CrosshairLabelFormatter в объект PercentLabelFormatter (или пользовательский объект IAxisLabelFormatter). См. пример ниже.

В следующих фрагментах кода показано, как создать диаграмму Full-Stacked Area, состоящую из трёх серий данных, в XAML и code-behind.

xmlns:mxc="https://schemas.eremexcontrols.net/avalonia/charts"

<mxc:CartesianChart x:Name="chartControl">
    <mxc:CartesianChart.Series>
        <mxc:CartesianSeries Name="areaSeries1" DataAdapter="{Binding DataAdapter1}" >
            <mxc:CartesianFullStackedAreaSeriesView Color="#ff07575b"
                                                Transparency="0.5" MarkerSize="3" ShowMarkers="True"/>
        </mxc:CartesianSeries>
        <mxc:CartesianSeries Name="areaSeries2" DataAdapter="{Binding DataAdapter2}" >
            <mxc:CartesianFullStackedAreaSeriesView Color="#ff763626"
                                                Transparency="0.5" MarkerSize="3" ShowMarkers="True"/>
        </mxc:CartesianSeries>
        <mxc:CartesianSeries Name="areaSeries3" DataAdapter="{Binding DataAdapter3}" >
            <mxc:CartesianFullStackedAreaSeriesView Color="#fffc913a"
                                                Transparency="0.5" MarkerSize="3" ShowMarkers="True"/>
        </mxc:CartesianSeries>
    </mxc:CartesianChart.Series>

    <!--Format Y values as percentage-->
    <mxc:CartesianChart.AxesY>
        <mxc:AxisY ShowTitle="False">
            <mxc:AxisY.ScaleOptions>
                <mxc:NumericScaleOptions>
                    <mxc:NumericScaleOptions.LabelFormatter>
                        <mxc:PercentLabelFormatter />
                    </mxc:NumericScaleOptions.LabelFormatter>
                    <mxc:NumericScaleOptions.CrosshairLabelFormatter>
                        <mxc:PercentLabelFormatter />
                    </mxc:NumericScaleOptions.CrosshairLabelFormatter>
                </mxc:NumericScaleOptions>
            </mxc:AxisY.ScaleOptions>
        </mxc:AxisY>
    </mxc:CartesianChart.AxesY>
</mxc:CartesianChart>

double[] args = new double[] { 1, 2, 3, 4, 5 };
double[] values1 = new double[] { 3, 2, 1, 2, 4 };
double[] values2 = new double[] { 1, 2, 1, 2, 2 };
double[] values3 = new double[] { 2, 1, 2, 3, 2 };

CartesianSeries series1 = new CartesianSeries();
series1.DataAdapter = new SortedNumericDataAdapter(args, values1);
series1.View = new CartesianFullStackedAreaSeriesView()
{
    Color = Color.FromUInt32(0xff07575b),
    Transparency = 0.5,
    ShowMarkers = true,
    MarkerSize = 3
};
CartesianSeries series2 = new CartesianSeries();
series2.DataAdapter = new SortedNumericDataAdapter(args, values2);
series2.View = new CartesianFullStackedAreaSeriesView()
{
    Color = Color.FromUInt32(0xff763626),
    Transparency = 0.5,
    ShowMarkers = true,
    MarkerSize = 3
};
CartesianSeries series3 = new CartesianSeries();
series3.DataAdapter = new SortedNumericDataAdapter(args, values3);
series3.View = new CartesianFullStackedAreaSeriesView()
{
    Color = Color.FromUInt32(0xfffc913a),
    Transparency = 0.5,
    ShowMarkers = true,
    MarkerSize = 3
};

AxisY axisY = new AxisY();
axisY.Title = "Income";
// Format Y values as percentage
axisY.ScaleOptions = new NumericScaleOptions()
{
    LabelFormatter = new PercentLabelFormatter(),
    CrosshairLabelFormatter =  new PercentLabelFormatter()
};
chartControl.AxesY.Add(axisY);

chartControl.Series.Add(series1);
chartControl.Series.Add(series2);
chartControl.Series.Add(series3);

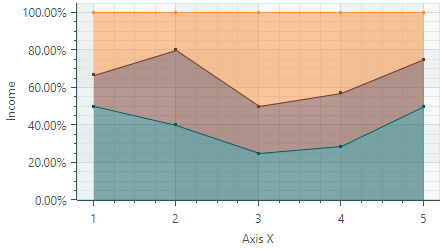

Результат показан ниже:

Пример - Создание диаграммы Full-Stacked Area с использованием паттерна проектирования MVVM¶

Следующий пример создаёт три серии типа Full-Stacked Area из модели представления.

Свойство CartesianChart.SeriesSource привязано к свойству SeriesCollection в модели представления. Эта коллекция является источником объектов SeriesViewModel, используемых для инициализации отдельных серий в контроле диаграммы.
Свойство CartesianChart.SeriesTemplate установлено в шаблон, который создаёт серию (объект CartesianSeries) типа Full-Stacked Area из каждого объекта SeriesViewModel. Данные серии, заголовок и цвет определяются свойствами SeriesViewModel.DataAdapter, SeriesViewModel.Title и SeriesViewModel.Color соответственно.
Свойства ScaleOptions.LabelFormatter и ScaleOptions.CrosshairLabelFormatter установлены в объект PercentLabelFormatter, чтобы форматировать значения оси Y как проценты.

<!-- MainWindow.axaml -->
<mx:MxWindow xmlns="https://github.com/avaloniaui"
             xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
             xmlns:vm="using:ChartStackedAreaSeriesViewExample.ViewModels"
             xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
             xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
             xmlns:mx="https://schemas.eremexcontrols.net/avalonia"
             xmlns:mxc="https://schemas.eremexcontrols.net/avalonia/charts"
             mc:Ignorable="d" d:DesignWidth="800" d:DesignHeight="450"
             x:Class="ChartStackedAreaSeriesViewExample.Views.MainWindow"
             x:DataType="vm:MainWindowViewModel"
             Icon="/Assets/EMXControls.ico"
             Title="ChartStackedAreaSeriesViewExample">
    <Design.DataContext>
        <vm:MainWindowViewModel/>
    </Design.DataContext>
    <Grid ColumnDefinitions="*" Margin="10">

        <mxc:CartesianChart x:Name="chartControl" BorderThickness="0" SeriesSource="{Binding SeriesCollection}" >
            <mxc:CartesianChart.SeriesTemplate>
                <DataTemplate x:DataType="vm:SeriesViewModel">
                    <mxc:CartesianSeries DataAdapter="{Binding DataAdapter}" SeriesName="{Binding Title}">
                        <mxc:CartesianFullStackedAreaSeriesView
                        Color="{Binding Color}"
                        Transparency="0.5"
                        ShowMarkers="True"
                        MarkerSize="3"
                        Thickness="1" />
                    </mxc:CartesianSeries>
                </DataTemplate>
            </mxc:CartesianChart.SeriesTemplate>
            <mxc:CartesianChart.AxesX>
                <mxc:AxisX Name="xAxis" Title="Months" ShowMinorTickmarks="False" >
                    <mxc:AxisX.ScaleOptions>
                        <mxc:NumericScaleOptions GridSpacing="1" LabelFormatter="{Binding ArgsLabelFormatter}" />
                    </mxc:AxisX.ScaleOptions>
                </mxc:AxisX>
            </mxc:CartesianChart.AxesX>
            <mxc:CartesianChart.AxesY>
                <mxc:AxisY Title="Shipped Orders">
                    <mxc:AxisY.ScaleOptions>
                        <mxc:NumericScaleOptions>
                            <mxc:NumericScaleOptions.LabelFormatter>
                                <mxc:PercentLabelFormatter />
                            </mxc:NumericScaleOptions.LabelFormatter>
                            <mxc:NumericScaleOptions.CrosshairLabelFormatter>
                                <mxc:PercentLabelFormatter />
                            </mxc:NumericScaleOptions.CrosshairLabelFormatter>
                        </mxc:NumericScaleOptions>
                    </mxc:AxisY.ScaleOptions>
                </mxc:AxisY>
            </mxc:CartesianChart.AxesY>
            <mxc:CartesianChart.CrosshairOptions>
                <mxc:CrosshairOptions SeriesLabelMode="OneForAllSeries"/>
            </mxc:CartesianChart.CrosshairOptions>
        </mxc:CartesianChart>
    </Grid>
</mx:MxWindow>

// MainWindow.axaml.cs
using ChartStackedAreaSeriesViewExample.ViewModels;
using Eremex.AvaloniaUI.Controls.Common;

namespace ChartStackedAreaSeriesViewExample.Views;

public partial class MainWindow : MxWindow
{
    public MainWindow()
    {
        InitializeComponent();
        this.DataContext = new MainWindowViewModel();
    }
}

// MainWindowViewModel.cs
using Avalonia.Media;
using CommunityToolkit.Mvvm.ComponentModel;
using Eremex.AvaloniaUI.Charts;
using System;
using System.Collections.ObjectModel;

namespace ChartStackedAreaSeriesViewExample.ViewModels;

public partial class MainWindowViewModel : ObservableObject
{
    [ObservableProperty]
    ObservableCollection<SeriesViewModel> seriesCollection = new();

    [ObservableProperty] FuncLabelFormatter argsLabelFormatter = new(o => String.Format("{0:n0}", o));
    public MainWindowViewModel()
    {
        double[] args = new double[] { 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 };
        double[] values1 = new double[] { 10, 15, 20, 18, 10, 8, 12, 14, 15, 20, 17, 20 };
        double[] values2 = new double[] { 10, 5, 5, 10, 20, 20, 17, 15, 20, 25, 27, 30 };
        double[] values3 = new double[] { 15, 10, 15, 25, 20, 22, 15, 17, 20, 20, 15, 20 };

        SeriesCollection.Add(new SeriesViewModel { Title = "Summit Mountain Logistics", Color = Color.FromUInt32(0xFFDB643B), DataAdapter = new SortedNumericDataAdapter(args, values1) });
        SeriesCollection.Add(new SeriesViewModel { Title = "Heartland Distribution", Color = Color.FromUInt32(0xFFEBB443), DataAdapter = new SortedNumericDataAdapter(args, values2) });
        SeriesCollection.Add(new SeriesViewModel { Title = "Intercontinental Dispatch", Color = Color.FromUInt32(0xFF6DA0A4), DataAdapter = new SortedNumericDataAdapter(args, values3) });
    }
}

public partial class SeriesViewModel : ObservableObject
{
    [ObservableProperty] string title;
    [ObservableProperty] Color color;
    [ObservableProperty] ISeriesDataAdapter dataAdapter;
}

Данные для Full-Stacked Area Series View¶

Вы можете использовать следующие адаптеры данных для предоставления данных для Full-Stacked Area Series View:

Числовые значения X:

SortedNumericDataAdapter
FormulaDataAdapter

Значения даты и времени X:

SortedDateTimeDataAdapter
SortedTimeSpanDataAdapter

Качественные значения X:

QualitativeDataAdapter

Параметры Full-Stacked Area Series View¶

Color — Задаёт цвет, используемый для закраски серии.
CrosshairMode — Задаёт, привязывается ли подпись перекрестия к ближайшей точке данных, или отображает интерполированное значение. См. Отображение точного или интерполированного значения в подписях перекрестия.
MarkerImage — Получает или задаёт изображение, используемое в качестве пользовательских маркеров точек. Если изображение не указано, отображаются стандартные маркеры в форме квадрата. Вы можете использовать экземпляр класса SvgImage, чтобы задать SVG-изображение.

Свойство MarkerImage объявлено с атрибутом [Content], что позволяет определить изображение непосредственно между тегами <CartesianFullStackedAreaSeriesView>.
```
<mxc:CartesianFullStackedAreaSeriesView>
    <SvgImage Source="avares://Demo/Assets/circle.svg" />
</mxc:CartesianFullStackedAreaSeriesView>
```
SVG-файлы содержат предопределённые цвета для SVG-элементов. Чтобы эти цвета соответствовали цвету вашей серии данных, вы можете:
- Вручную отредактировать исходный SVG-файл заранее
- Использовать свойство MarkerImageCss, чтобы динамически настраивать стили для SVG-элементов. Стили применяются при отрисовке маркеров точек.
MarkerImageCss — Задаёт CSS-стили для настройки SVG-изображения, заданного свойством MarkerImage, во время выполнения. Основной сценарий использования — замена цветов SVG-элементов на цвет серии (Color). Включите заполнитель {0}, чтобы вставить значение свойства Color в CSS-код.

Например, когда свойство MarkerImage содержит SVG-изображение с элементом circle, следующий CSS-код стилизует circle заливкой Orange (используя цвет серии) и границей Dark Red:
```
<mxc:CartesianFullStackedAreaSeriesView Color="orange" MarkerImageCss="circle {{fill:{0};stroke:darkred;}}">
    <SvgImage Source="avares://Demo/Assets/circle.svg" />
</mxc:CartesianFullStackedAreaSeriesView>
```
Смотрите также: Пример - Создание Lollipop Series View и использование пользовательских SVG-маркеров.
MarkerSize — Задаёт размер маркеров точек.
ShowInCrosshair — Задаёт видимость подписи перекрестия для текущей серии. См. Настройка подписей перекрестия.
ShowMarkers — Включает или отключает маркеры точек.
Thickness — Задаёт толщину линии.
Transparency — Значение от 0 до 1, задающее уровень прозрачности закрашенных областей:
- 0 означает полную непрозрачность
- 1 означает полную прозрачность
