Stacked Area Series View¶

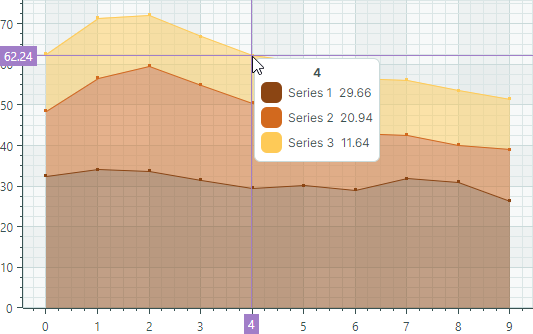

Stacked Area Series View (CartesianStackedAreaSeriesView) позволяет отображать абсолютные соотношения между двумя и более сериями данных. Каждая серия Stacked Area отрисовывается как закрашенная область, наложенная поверх предыдущей серии Stacked Area. Толщина серии определяется абсолютными значениями точек данных. Верхняя линия показывает совокупную сумму всех серий Stacked Area в контроле диаграммы.

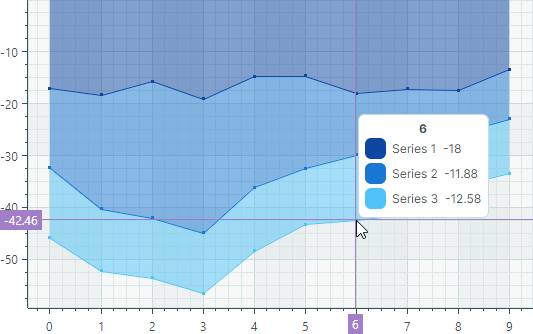

Если все серии Stacked Area в контроле диаграммы содержат только отрицательные значения, серии располагаются в направлении отрицательной оси Y. В этом случае нижняя линия показывает совокупную сумму:

Используйте Stacked Area Series View, чтобы отображать только положительные или только отрицательные данные в одном контроле диаграммы.
Если какая-либо серия Stacked Area содержит смесь положительных и отрицательных значений, все отрицательные значения обрабатываются как нули.

Создание Stacked Area Series View¶

Обычно представление Stacked Area используется для отображения абсолютных соотношений между двумя и более сериями данных. Шаги для создания диаграммы Stacked Area включают:

Создайте объект CartesianSeries для каждой серии данных и добавьте его в коллекцию CartesianChart.Series.
Установите свойство CartesianSeries.View в объект CartesianStackedAreaSeriesView.
Используйте свойство CartesianSeries.DataAdapter, чтобы предоставить данные для серии.

В следующих фрагментах кода показано, как создать диаграмму Stacked Area, состоящую из двух серий данных, в XAML и code-behind.

xmlns:mxc="https://schemas.eremexcontrols.net/avalonia/charts"

<mxc:CartesianChart x:Name="chartControl">
    <mxc:CartesianChart.Series>
        <mxc:CartesianSeries Name="stackedAreaSeries1" DataAdapter="{Binding DataAdapter1}" >
            <mxc:CartesianStackedAreaSeriesView Color="#ffDF3C5F" Transparency="0.6"
                MarkerSize="3" ShowMarkers="True"/>
        </mxc:CartesianSeries>
        <mxc:CartesianSeries Name="stackedAreaSeries2" DataAdapter="{Binding DataAdapter2}" >
            <mxc:CartesianStackedAreaSeriesView Color="#ff6F9BD1" Transparency="0.6"
                MarkerSize="3" ShowMarkers="True"/>
        </mxc:CartesianSeries>
    </mxc:CartesianChart.Series>
</mxc:CartesianChart>

double[] args = new double[] { 1, 2, 3, 4, 5};
double[] values1 = new double[] { 3, 2, 1, 2, 4 };
double[] values2 = new double[] { 1, 2, 1, 2, 2 };

CartesianSeries series1 = new CartesianSeries();
series1.DataAdapter = new SortedNumericDataAdapter(args, values1);
series1.View = new CartesianStackedAreaSeriesView()
{
    Color = Color.FromUInt32(0xffDF3C5F),
    Transparency = 0.6,
    ShowMarkers = true,
    MarkerSize = 5
};
CartesianSeries series2 = new CartesianSeries();
series2.DataAdapter = new SortedNumericDataAdapter(args, values2);
series2.View = new CartesianStackedAreaSeriesView()
{
    Color = Color.FromUInt32(0xff6F9BD1),
    Transparency = 0.6,
    ShowMarkers = true,
    MarkerSize = 5
};

chartControl.Series.Add(series1);
chartControl.Series.Add(series2);

Результат показан ниже:

Пример - Создание диаграммы Stacked Area с использованием паттерна проектирования MVVM¶

Следующий пример создаёт три серии типа Stacked Area из модели представления.

Свойство CartesianChart.SeriesSource привязано к свойству SeriesCollection в модели представления. Эта коллекция является источником объектов SeriesViewModel, используемых для инициализации отдельных серий в контроле диаграммы.
Свойство CartesianChart.SeriesTemplate установлено в шаблон, который создаёт серию (объект CartesianSeries) типа Stacked Area из каждого объекта SeriesViewModel. Данные серии, заголовок и цвет определяются свойствами SeriesViewModel.DataAdapter, SeriesViewModel.Title и SeriesViewModel.Color соответственно.

<!-- MainWindow.axaml -->
<mx:MxWindow xmlns="https://github.com/avaloniaui"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:vm="using:ChartStackedAreaSeriesViewExample.ViewModels"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:mx="https://schemas.eremexcontrols.net/avalonia"
        xmlns:mxc="https://schemas.eremexcontrols.net/avalonia/charts"
        mc:Ignorable="d" d:DesignWidth="800" d:DesignHeight="450"
        x:Class="ChartStackedAreaSeriesViewExample.Views.MainWindow"
        x:DataType="vm:MainWindowViewModel"
        Icon="/Assets/EMXControls.ico"
        Title="ChartStackedAreaSeriesViewExample">
    <Design.DataContext>
        <vm:MainWindowViewModel/>
    </Design.DataContext>
    <Grid ColumnDefinitions="*" Margin="10">
        <mxc:CartesianChart x:Name="chartControl" BorderThickness="0" SeriesSource="{Binding SeriesCollection}" >
            <mxc:CartesianChart.SeriesTemplate>
                <DataTemplate x:DataType="vm:SeriesViewModel">
                    <mxc:CartesianSeries DataAdapter="{Binding DataAdapter}" SeriesName="{Binding Title}">
                        <mxc:CartesianStackedAreaSeriesView
                            Color="{Binding Color}"
                            Transparency="0.6"
                            ShowMarkers="True"
                            MarkerSize="3"
                            Thickness="1" />
                    </mxc:CartesianSeries>
                </DataTemplate>
            </mxc:CartesianChart.SeriesTemplate>

            <mxc:CartesianChart.AxesX>
                <mxc:AxisX Name="xAxis" Title="Months" ShowMinorTickmarks="False">
                    <mxc:AxisX.ScaleOptions>
                        <mxc:NumericScaleOptions GridSpacing="1" LabelFormatter="{Binding ArgsLabelFormatter}"/>
                    </mxc:AxisX.ScaleOptions>
                </mxc:AxisX>
            </mxc:CartesianChart.AxesX>
            <mxc:CartesianChart.AxesY>
                <mxc:AxisY Title="Income Distribution">
                </mxc:AxisY>
            </mxc:CartesianChart.AxesY>
        </mxc:CartesianChart>
    </Grid>
</mx:MxWindow>

// MainWindow.axaml.cs
using ChartStackedAreaSeriesViewExample.ViewModels;
using Eremex.AvaloniaUI.Controls.Common;

namespace ChartStackedAreaSeriesViewExample.Views;

public partial class MainWindow : MxWindow
{
    public MainWindow()
    {
        InitializeComponent();
        this.DataContext = new MainWindowViewModel();
    }
}

// MainWindowViewModel.cs
using Avalonia.Media;
using CommunityToolkit.Mvvm.ComponentModel;
using Eremex.AvaloniaUI.Charts;
using System;
using System.Collections.ObjectModel;

namespace ChartStackedAreaSeriesViewExample.ViewModels;

public partial class MainWindowViewModel : ObservableObject
{
    [ObservableProperty]
    ObservableCollection<SeriesViewModel> seriesCollection = new();

    [ObservableProperty] FuncLabelFormatter argsLabelFormatter = new(o => String.Format("{0:n0}", o));
    public MainWindowViewModel()
    {
        double[] args = new double[] { 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 };
        double[] values1 = new double[] { 10, 15, 20, 18, 10, 8, 12, 14, 15, 20, 17, 20 };
        double[] values2 = new double[] { 10, 5, 5, 10, 20, 18, 17, 15, 20, 25, 27, 30 };
        double[] values3 = new double[] { 15, 10, 15, 25, 22, 20, 15, 17, 20, 20, 15, 20 };

        SeriesCollection.Add(new SeriesViewModel { Title = "Europe", Color = Color.FromUInt32(0xFF9B59B6), DataAdapter = new SortedNumericDataAdapter(args, values1) });
        SeriesCollection.Add(new SeriesViewModel { Title = "Africa", Color = Color.FromUInt32(0xFFE74C3C), DataAdapter = new SortedNumericDataAdapter(args, values2) });
        SeriesCollection.Add(new SeriesViewModel { Title = "Asia", Color = Color.FromUInt32(0xFFF39C12), DataAdapter = new SortedNumericDataAdapter(args, values3) });
    }
}

public partial class SeriesViewModel : ObservableObject
{
    [ObservableProperty] string title;
    [ObservableProperty] Color color;
    [ObservableProperty] ISeriesDataAdapter dataAdapter;
}

Данные для Stacked Area Series View¶

Вы можете использовать следующие адаптеры данных для предоставления данных для Stacked Area Series View:

Числовые значения X:

SortedNumericDataAdapter
FormulaDataAdapter

Значения даты и времени X:

SortedDateTimeDataAdapter
SortedTimeSpanDataAdapter

Качественные значения X:

QualitativeDataAdapter

Параметры Stacked Area Series View¶

Color — Задаёт цвет, используемый для закраски серии.
CrosshairMode — Задаёт, привязывается ли подпись перекрестия к ближайшей точке данных, или отображает интерполированное значение. См. Отображение точного или интерполированного значения в подписях перекрестия.
MarkerImage — Получает или задаёт изображение, используемое в качестве пользовательских маркеров точек. Если изображение не указано, отображаются стандартные маркеры в форме квадрата. Вы можете использовать экземпляр класса SvgImage, чтобы задать SVG-изображение.

Свойство MarkerImage объявлено с атрибутом [Content], что позволяет определить изображение непосредственно между тегами <CartesianStackedAreaSeriesView>.
```
<mxc:CartesianStackedAreaSeriesView>
    <SvgImage Source="avares://Demo/Assets/circle.svg" />
</mxc:CartesianStackedAreaSeriesView>
```
SVG-файлы содержат предопределённые цвета для SVG-элементов. Чтобы эти цвета соответствовали цвету вашей серии данных, вы можете:
- Вручную отредактировать исходный SVG-файл заранее
- Использовать свойство MarkerImageCss, чтобы динамически настраивать стили для SVG-элементов. Стили применяются при отрисовке маркеров точек.
MarkerImageCss — Задаёт CSS-стили для настройки SVG-изображения, заданного свойством MarkerImage, во время выполнения. Основной сценарий использования — замена цветов SVG-элементов на цвет серии (Color). Включите заполнитель {0}, чтобы вставить значение свойства Color в CSS-код.

Например, когда свойство MarkerImage содержит SVG-изображение с элементом circle, следующий CSS-код стилизует circle заливкой Orange (используя цвет серии) и границей Dark Red:
```
<mxc:CartesianStackedAreaSeriesView Color="orange" MarkerImageCss="circle {{fill:{0};stroke:darkred;}}">
    <SvgImage Source="avares://Demo/Assets/circle.svg" />
</mxc:CartesianStackedAreaSeriesView>
```
Смотрите также: Пример - Создание Lollipop Series View и использование пользовательских SVG-маркеров.
MarkerSize — Задаёт размер маркеров точек.
ShowInCrosshair — Задаёт видимость подписи перекрестия для текущей серии. См. Настройка подписей перекрестия.
ShowMarkers — Включает или отключает маркеры точек.
Thickness — Задаёт толщину линии.
Transparency — Значение от 0 до 1, задающее уровень прозрачности закрашенных областей:
- 0 означает полную непрозрачность
- 1 означает полную прозрачность

^* Эта страница переведена с использованием технологий машинного перевода.
