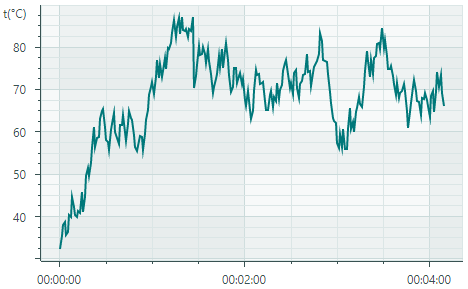

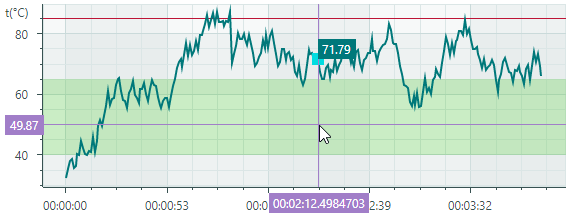

Cartesian Chart¶

CartesianChart 控件允许您使用笛卡尔坐标系创建图表。

该控件的主要功能特性包括：

数据系列数量不受限制
支持的图表类型（视图）：Line、Scatter Line、Point（支持 SVG 标记）、Area、Step Line、Bar、Candlestick 等。
支持多坐标轴
交换 X 轴和 Y 轴
反转坐标轴
多种坐标轴类型：数值（Numeric）、日期时间（Date-Time）、时间跨度（Time Span）、定性（Qualitative）和对数（Logarithmic）
同时滚动和缩放所有坐标轴
滚动和缩放单个坐标轴
十字准线（Crosshair）
显示大量数据时的高性能表现
实时数据可视化
条带（Strips）和常量线（constant lines）
空点（间隙）
使用 MVVM 设计模式来提供数据并自定义图表选项
显示快速变化的实时数据。使用专用的数据适配器实现可移动的视口（moving viewport）

入门指南¶

图表控件的元素¶

图表控件的主要元素是系列（series）和坐标轴（axes）。

系列（Series） — 提供数据并指定如何可视化这些数据。您可以在同一个图表控件中绘制任意数量的系列。有关更多信息，请参阅系列。

坐标轴（Axes） — 典型的笛卡尔图表会显示两条坐标轴：X 轴和 Y 轴。当图表绘制两个或更多系列时，您还可以为其添加额外的坐标轴。每个系列都可以关联自己的坐标轴。请参阅坐标轴。

系列¶

系列为图表控件提供要绘制的数据，并指定系列视图（这些数据的可视化呈现方式）。

CartesianSeries 类封装了 CartesianChart 控件的一个系列。要将系列添加到图表中，请使用 CartesianChart.Series 集合。您也可以使用 MVVM 设计模式为图表填充系列，为此请使用 CartesianChart.SeriesSource 和 CartesianChart.SeriesTemplate 属性。有关更多信息，请参阅以下链接：图表入门 — MVVM 模式。

以下代码在 CartesianChart.Series 集合中定义了一个系列。

<mxc:CartesianChart>
    <mxc:CartesianChart.Series>
        <mxc:CartesianSeries DataAdapter="{Binding Series.DataAdapter}">
            <mxc:CartesianLineSeriesView Color="{Binding Series.Color}" Thickness="2" />
        </mxc:CartesianSeries>
    </mxc:CartesianChart.Series>
    <!-- ... -->
</mxc:CartesianChart>

系列数据¶

您可以使用 数据适配器（Data Adapters） 为图表控件的系列提供数据。

<mxc:CartesianSeries DataAdapter="{Binding Series.DataAdapter}">
    <!-- ... -->
</mxc:CartesianSeries>

数据适配器是一个实现了 ISeriesDataAdapter 接口的对象。通常您不需要手动实现该接口。Eremex Charts 附带多种针对不同数据类型（数值、日期时间和定性）的数据适配器。请根据您的需求选择数据适配器。

下面按照 X 值的类型对数据适配器进行了分组：

数值型 X 值：

SortedNumericDataAdapter
FormulaDataAdapter
ScatterDataAdapter
NumericRangeDataAdapter

日期和时间型 X 值：

SortedDateTimeDataAdapter
DateTimeRangeDataAdapter
SortedTimeSpanDataAdapter
TimeSpanRangeDataAdapter
CandlestickDataAdapter（用于 Candlestick Series View）
SummaryCandlestickDataAdapter（用于 Candlestick Series View）

定性型 X 值：

QualitativeDataAdapter
QualitativeRangeDataAdapter

空点（间隙）¶

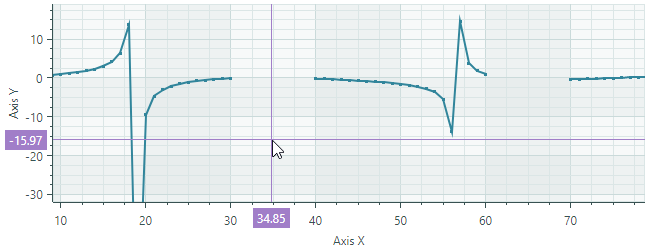

CartesianChart 支持空点。这些是值未定义的数据点。当图表控件遇到空点时，会在系列中留下可见的间隙。

要指定一个空数据点，请将该数据点的值设置为 double.NaN、double.PositiveInfinity 或 double.NegativeInfinity。

系列可见性¶

使用 Series.Visible 属性来隐藏系列。

chart1.Series[0].Visible = !chart1.Series[0].Visible;

系列视图¶

CartesianChart 支持多种系列视图（图表类型）：


Line Series View（`CartesianLineSeriesView` 对象）绘制以线段连接的点。	Scatter Line Series View（`CartesianScatterLineSeriesView` 对象）按照数据系列中出现的顺序连接点。
Point Series View（`CartesianPointSeriesView` 对象）绘制单独的点。	Area Series View（`CartesianAreaSeriesView` 对象）以线段连接点并绘制填充区域。
Step Line Series View（`CartesianStepLineSeriesView` 对象）使用水平和垂直线段连接点。	Step Area Series View（`CartesianStepAreaSeriesView` 对象）使用水平和垂直线段连接点，并绘制填充区域。
Range Area Series View（`CartesianRangeAreaSeriesView` 对象）填充数据系列两个 Y 值之间的区域。	Stacked Area Series View（`CartesianStackedAreaSeriesView` 对象）这些视图将填充区域相互堆叠绘制，以展示数据系列之间的绝对关系。
Full-Stacked Area Series View（`CartesianFullStackedAreaSeriesView` 对象）这些视图将填充区域相互堆叠绘制，以展示数据系列之间的比例关系。	Bar Series View（`CartesianSideBySideBarSeriesView` 对象）以一组矩形柱形来可视化数据。
Range Bar Series View（`CartesianSideBySideRangeBarSeriesView` 对象）在数据系列的两个 Y 值之间绘制矩形柱形。	Candlestick Series View （`CartesianCandlestickSeriesView` 对象）一种描述资产价格波动的金融图表。对于每个数据点，图表会显示四个数值：开盘价（Open）、收盘价（Close）、最高价（High）和最低价（Low）。
Lollipop Series View（`CartesianLollipopSeriesView` 对象）以点（标记）的形式呈现数据，并通过细线将其与水平或垂直坐标轴相连。

要为某个系列指定视图，请将相应的 ...SeriesView 对象定义为 CartesianSeries 对象的内容。在代码隐藏文件中，使用 CartesianSeries.View 属性来指定系列视图。

以下示例为一个系列分配了 “Line Series View”。

<mxc:CartesianSeries DataAdapter="{Binding Series.DataAdapter}">
    <mxc:CartesianLineSeriesView Color="{Binding Series.Color}" Thickness="2" />
</mxc:CartesianSeries>

坐标轴¶

如果您没有手动定义坐标轴，CartesianChart 控件会自动创建笛卡尔坐标轴（X 轴和 Y 轴）。如果您需要在 XAML 中自定义坐标轴，请在 CartesianChart.AxesX/CartesianChart.AxesY 集合中定义 AxisX 和/或 AxisY 对象，然后修改这些坐标轴的设置。

<mxc:CartesianChart>
    <!-- ... -->

    <mxc:CartesianChart.AxesX>
        <mxc:AxisX ShowTitle="False">
        </mxc:AxisX>
    </mxc:CartesianChart.AxesX>

    <mxc:CartesianChart.AxesY>
        <mxc:AxisY Title="t(°C)" TitlePosition="WithLabels">
            <mxc:AxisYRange AlwaysShowZeroLevel="False" />
        </mxc:AxisY>
    </mxc:CartesianChart.AxesY>
</mxc:CartesianChart>

交换 X 轴和 Y 轴¶

在 Cartesian Chart 控件中，坐标轴的默认方向为：X 轴水平放置，Y 轴垂直放置。使用 CartesianChart.SwapAxes 属性可以转置坐标轴。该属性对所有系列视图类型均受支持。

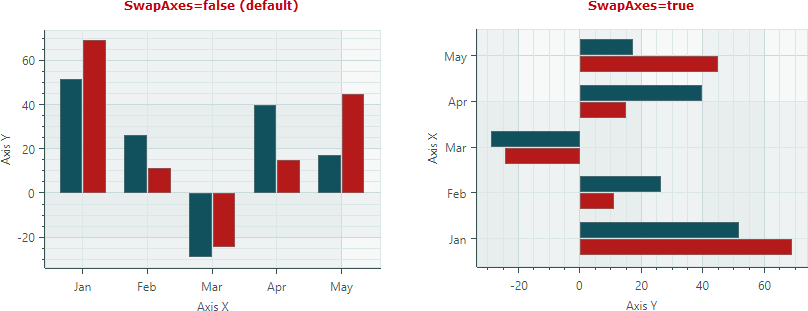

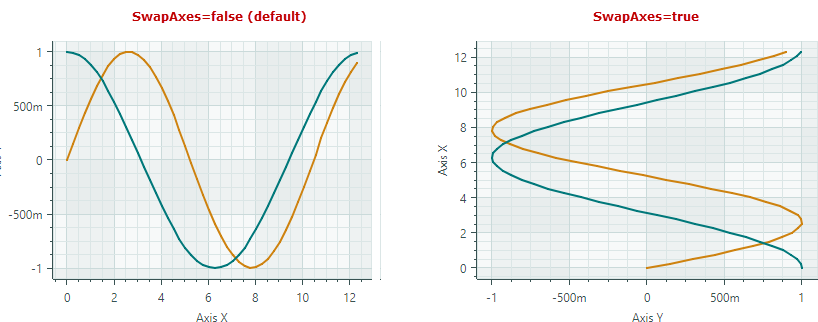

下图展示了 SwapAxes 属性如何改变线形图和柱状图中坐标轴的布局。

反转坐标轴方向¶

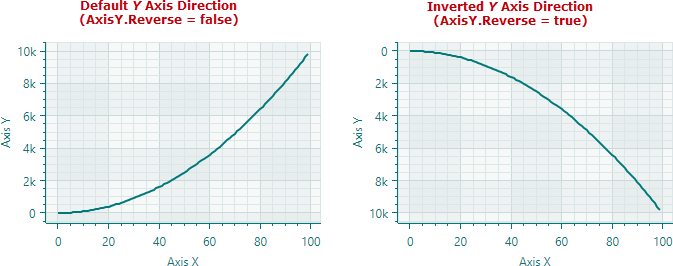

使用 Axis.Reverse 属性来反转 X 轴和 Y 轴的方向。

false（默认）— 对于 X 轴，值从左到右递增；对于 Y 轴，值从下到上递增。
true — 对于 X 轴，值从右到左递增；对于 Y 轴，值从上到下递增。

<mxc:CartesianChart.AxesY>
    <mxc:AxisY Title="Axis Y" Reverse="True"/>
</mxc:CartesianChart.AxesY>

坐标轴取值范围¶

将 AxisXRange/AxisYRange 对象作为 AxisX/AxisY 对象的内容放置，以指定坐标轴的范围设置。AxisXRange/AxisYRange 对象允许您自定义总体取值范围、可见取值范围、零刻度线的可见性等。

<mxc:CartesianChart.AxesX>
    <mxc:AxisX ShowTitle="False" >
        <mxc:AxisXRange MinSideMargin="0.15" MaxSideMargin="0.15"/>
    </mxc:AxisX>
</mxc:CartesianChart.AxesX>
<mxc:CartesianChart.AxesY>
    <mxc:AxisY Title="Amplitude (dB SPL)">
        <mxc:AxisYRange AlwaysShowZeroLevel="False" />
    </mxc:AxisY>
</mxc:CartesianChart.AxesY>

AutoCorrectWholeRange（默认值为 true）— 获取或设置是否根据系列数据自动计算坐标轴的总体范围。

要设置自定义的坐标轴总体范围，请禁用 AutoCorrectWholeRange 选项，然后使用 WholeMin 和 WholeMax 属性。

SynchronizeVisualRange — 获取或设置当坐标轴总体范围发生变化时，是否将可见范围设置为该总体范围。
AlwaysShowZeroLevel（仅适用于 AxisYRange 对象）（默认值为 true）— 获取或设置是否自动调整坐标轴的总体范围以包含零刻度线。请参阅 WholeMax。
WholeMax — 获取或设置坐标轴总体范围的最大值。WholeMin 属性指定最小值。

禁用 AutoCorrectWholeRange 属性以使用 WholeMin 和 WholeMax 属性。

如果启用了 AlwaysShowZeroLevel 选项（默认行为），零刻度线将被强制包含在坐标轴的总体范围内。

示例 — 显示和隐藏零刻度线¶

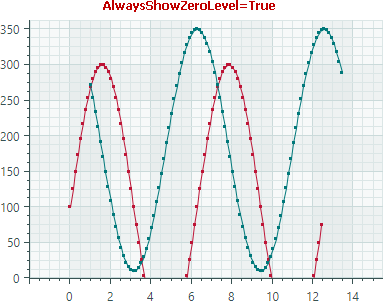

考虑以下示例，其中 WholeMin 和 WholeMax 属性为坐标轴的总体范围定义了自定义边界。由于 AlwaysShowZeroLevel 属性已启用，该范围会自动包含零刻度线。
```
<mxc:CartesianChart.AxesY>
    <mxc:AxisY ShowTitle="False">
        <mxc:AxisYRange WholeMin="100" WholeMax="350" AutoCorrectWholeRange="False" AlwaysShowZeroLevel="True" />
    </mxc:AxisY>
</mxc:CartesianChart.AxesY>
```

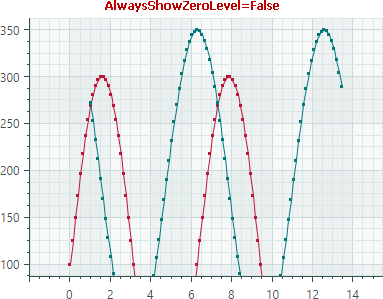

禁用 AlwaysShowZeroLevel 属性，可将坐标轴总体范围限制为 WholeMin 和 WholeMax 属性指定的值，而忽略零刻度线。
```
<mxc:AxisYRange WholeMin="100" WholeMax="350" AutoCorrectWholeRange="False" AlwaysShowZeroLevel="False" />
```
WholeMin — 获取或设置坐标轴总体范围的最小值。更多信息请参阅 WholeMax。
VisualMax — 获取或设置当前可见坐标轴范围的最大值。VisualMin 属性指定最小值。
VisualMin — 获取或设置当前可见坐标轴范围的最小值。

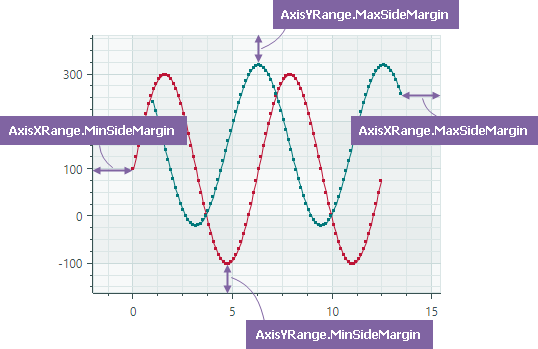

MaxSideMargin — 获取或设置最右侧（或最上方）数据点与图表区域边缘之间的空白空间量，以总体数据范围的比例表示。例如，值为 0.1 表示添加相当于范围 10% 的边距。

对于 Y 轴，当 AlwaysShowZeroLevel 属性为 true 且零刻度线显示在最上方边缘时，MaxSideMargin 属性不生效。将 AlwaysShowZeroLevel 属性设置为 false 可解决该问题。
MinSideMargin — 获取或设置最左侧（或最下方）数据点与图表区域边缘之间的空白空间量，以总体数据范围的比例表示。例如，值为 0.1 表示添加相当于范围 10% 的边距。

对于 Y 轴，当 AlwaysShowZeroLevel 属性为 true 且零刻度线显示在最下方边缘时，MinSideMargin 属性不生效。将 AlwaysShowZeroLevel 属性设置为 false 可解决该问题。

坐标轴比例尺¶

坐标轴比例尺定义了刻度单位的类型以及各种坐标轴显示选项。下图展示了几种比例尺类型：

要为坐标轴指定比例尺设置，请使用 AxisX.ScaleOptions 和 AxisY.ScaleOptions 属性。

自定义 X 轴的比例尺设置¶

使用 AxisX.ScaleOptions 属性更改 X 轴的比例尺设置。该属性的基类型为 ScaleOptions。

要修改比例尺设置，请根据系列 X 值的类型，将 AxisX.ScaleOptions 属性设置为以下对象之一：

NumericScaleOptions — 数值型数据比例尺。如果系列提供的 X 值是数值，请使用此比例尺类型。

<mxc:AxisX Title="Frequency">
    <mxc:AxisX.ScaleOptions>
        <mxc:NumericScaleOptions
            LogarithmicBase="{Binding AxisX.LogarithmicBase}"
            LabelFormatter="{Binding FrequencyFormatter}" />
    </mxc:AxisX.ScaleOptions>
</mxc:AxisX>

DateTimeScaleOptions — DateTime 数据比例尺。如果系列提供的 X 值是 DateTime 值，请使用此比例尺类型。DateTimeScaleOptions.MeasureUnit 属性允许您为坐标轴比例尺指定时间单位（轴单位）：Millisecond、Second、Minute、Hour、Day、Week、Month、Quarter 或 Year
```
<mxc:AxisX ShowTitle="False">
    <mxc:AxisX.ScaleOptions>
        <mxc:DateTimeScaleOptions MeasureUnit="Day" />
    </mxc:AxisX.ScaleOptions>
</mxc:AxisX>
```
TimeSpanScaleOptions — TimeSpan 数据比例尺。如果系列提供的 X 值是 TimeSpan 值，请使用此比例尺类型。TimeSpanScaleOptions.MeasureUnit 属性允许您为坐标轴比例尺指定时间单位：Millisecond、Second、Minute、Hour 或 Day。
```
<mxc:AxisX>
    <mxc:AxisX.ScaleOptions>
        <mxc:TimeSpanScaleOptions MeasureUnit="Minute" />
    </mxc:AxisX.ScaleOptions>
</mxc:AxisX>
```

QualitativeScaleOptions — 定性数据比例尺。如果系列提供的 X 值是定性值（文本字符串），请使用此比例尺类型。

<mxc:AxisX >
    <mxc:AxisX.ScaleOptions>
        <mxc:QualitativeScaleOptions GridSpacing="1" />
    </mxc:AxisX.ScaleOptions>
</mxc:AxisX>

自定义 Y 轴的比例尺设置¶

使用 AxisY.ScaleOptions 属性修改 Y 轴的比例尺设置。该属性的类型为 NumericScaleOptions。

<mxc:AxisY Title="Amplitude (dB SPL)">
    <mxc:AxisY.ScaleOptions>
        <mxc:NumericScaleOptions LabelFormatter="{Binding MyCustomLabelFormatter}"/>
    </mxc:AxisY.ScaleOptions>
</mxc:AxisY>

格式化坐标轴标签¶

ScaleOptions.LabelFormatter 属性允许您指定一个对象，以自定义方式格式化坐标轴的显示值。您可以使用 Eremex.AvaloniaUI.Charts.FuncLabelFormatter 对象，基于函数/表达式实现自定义的标签格式化器。

以下示例为 DateTime 值实现了一个自定义标签格式化器。

<mxc:AxisX Name="salesAxis" Title="Sales">
    <mxc:AxisX.ScaleOptions>
        <mxc:DateTimeScaleOptions MeasureUnit="Month" LabelFormatter="{Binding MonthFormatter}" />
    </mxc:AxisX.ScaleOptions>
</mxc:AxisX>

public partial class MainWindowViewModel : ViewModelBase
{
    // ...
    [ObservableProperty] FuncLabelFormatter monthFormatter = new(o => String.Format("{0:MMM} {0:yy}", o));
}

另请参阅：格式化 Crosshair 系列标签中的值

多坐标轴¶

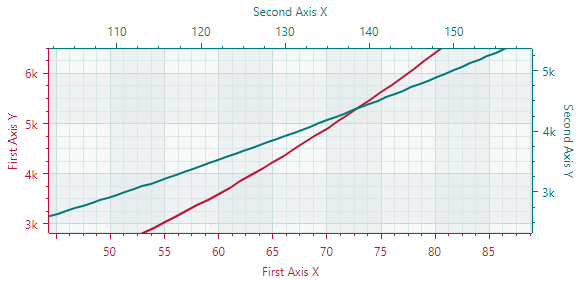

典型的笛卡尔图表拥有一条 X 轴和一条 Y 轴。您可以根据需要添加任意数量的额外 X 轴和 Y 轴。当您显示多个系列，并希望为每个系列显示各自的 X 轴和/或 Y 轴时，这一功能非常有用。

请执行以下操作，将系列与坐标轴关联起来：

将坐标轴的 Axis.Key 属性设置为一个唯一 ID（字符串）。
将系列的 AxisXKey/AxisYKey 属性设置为 Axis.Key 属性的值。

以下示例添加了一条 X 轴，并将其绑定到 lineSeries 系列。

<mxc:CartesianSeries Name="lineSeries" DataAdapter="{Binding LineSeries.DataAdapter}"
  AxisXKey="lineSeriesAxis">
    <mxc:CartesianLineSeriesView Color="{Binding LineSeries.Color}" />
</mxc:CartesianSeries>

<mxc:CartesianChart.AxesX>
    <!-- ... -->
    <mxc:AxisX Position="Far" Title="Expenses"
       Key="lineSeriesAxis">
        <mxc:AxisX.ScaleOptions>
            <mxc:NumericScaleOptions />
        </mxc:AxisX.ScaleOptions>
    </mxc:AxisX>
</mxc:CartesianChart.AxesX>

滚动和缩放¶

用户可以使用鼠标缩放和滚动整个视图以及单个坐标轴。他们也可以缩放到特定的矩形区域或取值范围。

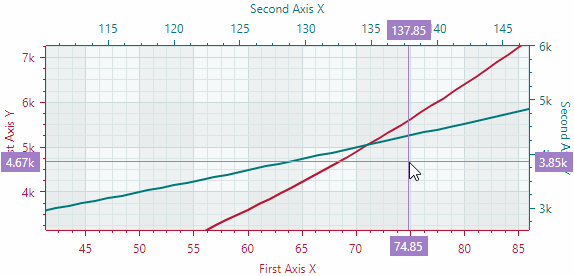

同时滚动和缩放所有坐标轴¶

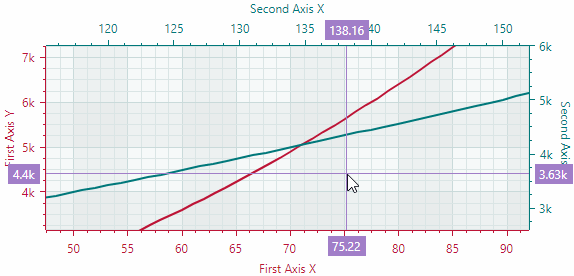

滚动和缩放单个坐标轴¶

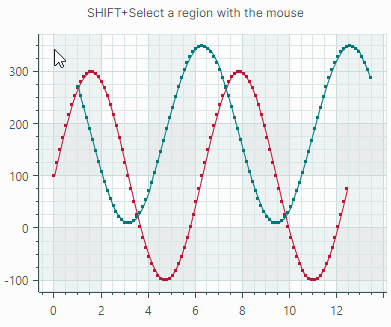

缩放到特定区域和坐标轴取值范围¶

有关更多信息，请参阅以下主题：在图表控件中滚动和缩放

坐标轴设置¶

以下列表汇总了笛卡尔坐标轴的显示和行为设置：

ConstantLines 和 ConstantLinesSource — 允许您为特定值绘制常量线。请参阅常量线和条带。
EnableScrolling — 允许用户通过鼠标拖动操作滚动坐标轴。
EnableZooming — 允许用户缩放坐标轴。
InterlacingColor — 用于绘制交错条带线的颜色（当启用 ShowInterlacing 选项时）。
MinorCount — 指定次要刻度线和网格线的数量。
Position — 指定坐标轴的位置。可用选项包括：Near（X 轴显示在底部，Y 轴显示在图表左边缘）和 Far（X 轴显示在顶部，Y 轴显示在图表右边缘）。
ShowAxisLine — 指定坐标轴线的可见性。
ShowInterlacing — 指定是否在主要网格线之间绘制交错条带线。
ShowLabels — 指定与主要刻度线对应的标签的可见性。
ShowMajorGridlines — 指定与主要刻度线对应的网格线的可见性。
ShowMajorTickmarks — 指定主要刻度线的可见性。
ShowMinorGridlines — 指定与次要刻度线对应的网格线的可见性。
ShowMinorTickmarks — 指定次要刻度线的可见性。
ShowTitle — 指定坐标轴标题（Title 属性）的可见性。
Strips 和 StripsSource — 允许您填充特定值之间的范围。请参阅常量线和条带。
Thickness — 坐标轴线的粗细。
Title — 获取或设置坐标轴的标题。
TitlePosition — 指定坐标轴标题的位置。

常量线和条带¶

CartesianChart 控件包含对常量线和条带的支持。它们允许您沿坐标轴突出显示特定的值和取值范围。

常量线¶

常量线是垂直或水平于坐标轴绘制的直线。它们作为视觉标记，用于突出显示沿坐标轴的特定值。使用 Axis.ConstantLines 或 Axis.ConstantLinesSource 属性来指定常量线。每条常量线由一个 ConstantLine 对象封装。

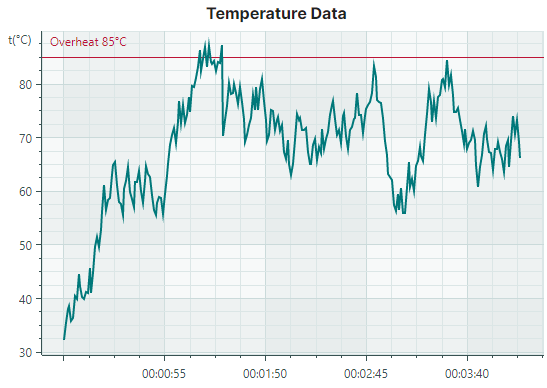

以下代码创建了一条水平常量线，表示沿 Y 轴的值 85。

<mxc:CartesianChart.AxesY>
    <mxc:AxisY Title="t(°C)" TitlePosition="WithLabels">
        <mxc:AxisY.ConstantLines>
            <mxc:ConstantLine Title="Overheat 85°C" AxisValue="85" Color="#BD1436"/>
        </mxc:AxisY.ConstantLines>
    </mxc:AxisY>
</mxc:CartesianChart.AxesY>

Axis.ConstantLinesSource 属性允许您从视图模型中定义的对象集合初始化常量线。要根据底层数据对象创建 ConstantLine 对象，请使用 Axis.ConstantLineTemplate 属性来指定模板。示例请参阅 Strips and Constant Lines 演示。

常量线设置¶

ConstantLine.AxisValue — 与常量线关联的坐标轴值。
ConstantLine.Color — 用于绘制常量线的颜色。
ConstantLine.ShowBehind — 指定常量线绘制在系列下方（默认）还是上方。
ConstantLine.ShowTitle — 指定是显示（默认）还是隐藏标题（参见 Title 选项）。
ConstantLine.Thickness — 常量线的粗细。
ConstantLine.Title — 在常量线旁边绘制的标题。TitlePosition 选项指定标题的位置。
ConstantLine.TitleIndent — 标题与线之间的水平和垂直距离。
ConstantLine.TitlePosition — 标题相对于线的放置位置。可用选项包括：NearAboveLine、NearBelowLine、FarAboveLine 和 FarBelowLine。

常量条带¶

常量条带允许您沿坐标轴突出显示特定的取值范围。与常量线类似，条带也垂直于坐标轴绘制。您可以使用 Axis.Strips 和 Axis.StripsSource 属性来指定条带。每个条带由一个 Strip 对象封装。

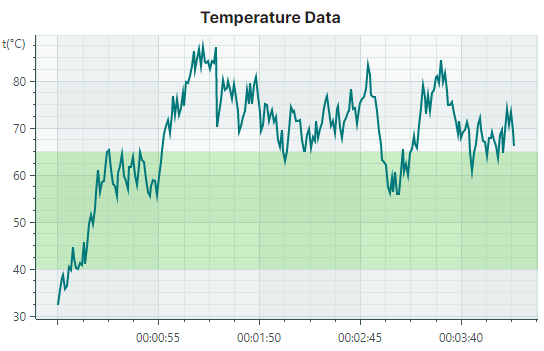

以下代码创建了一个条带，用于突出显示 Y 值在 40 到 65 之间的范围。该条带以半透明的浅绿色填充。请注意，如果您为条带使用不透明颜色，它将遮挡图表控件的网格线。

<mxc:CartesianChart.AxesY>
    <mxc:AxisY Title="t(°C)" TitlePosition="WithLabels">
        <mxc:AxisY.Strips>
            <mxc:Strip AxisValue1="40" AxisValue2="65" Color="#4043C927" />
        </mxc:AxisY.Strips>
    </mxc:AxisY>
</mxc:CartesianChart.AxesY>

Axis.StripsSource 属性允许您从视图模型中定义的对象集合初始化条带。要根据底层数据对象创建 Strip 对象，请使用 Axis.StripTemplate 属性来指定模板。

条带设置¶

ConstantLine.AxisValue1 — 指定沿坐标轴范围的第一个（起始或结束）值
ConstantLine.AxisValue2 — 指定沿坐标轴范围的第二个（结束或起始）值。
ConstantLine.Color — 用于填充条带的颜色。

Tip

使用半透明颜色可以让网格线在条带下方仍然可见。

在图表坐标和屏幕坐标之间转换¶

有时您可能需要将图表坐标转换为屏幕坐标，反之亦然。以下方法可帮助您完成这项任务：

CartesianChart.DiagramPointToScreenPoint — 将图表点的坐标转换为屏幕坐标。图表点由 X 轴和 Y 轴以及这些轴上的值来确定。
CartesianChart.ScreenPointToDiagramPoint — 将屏幕坐标转换为图表控件内某一点的坐标。该方法返回的对象允许您获取图表坐标，或判断屏幕坐标是否位于控件的视口范围内。

^* 本页面使用机器翻译技术翻译。
