图表入门 - MVVM 模式¶

您可以使用 MVVM 设计模式向图表控件填充数据。当您需要显示多个数据系列时，这非常有用。

本教程演示如何使用 MVVM 模式在 CartesianChart 控件中创建并绘制两个折线图表。本示例中折线图表的数据是使用数学函数（正弦和余弦）计算的。您可以在演示应用程序的_Cartesian Chart→Line_模块中找到本教程的完整代码。

定义视图模型¶

首先定义为图表控件提供数据和系列设置的视图模型。

CartesianLineSeriesViewViewModel — 将设置为图表控件数据上下文的主视图模型。主视图模型公开 CartesianLineSeriesViewViewModel.Series 属性，该属性指定数据系列视图模型的集合。
SeriesViewModel — 数据系列的视图模型。

// The main View Model
public partial class CartesianLineSeriesViewViewModel : ChartsPageViewModel
{
    static double Sin(double argument) => Math.Sin(argument);
    static double Cos(double argument) => Math.Cos(argument);

    const int ItemCount = 100;
    const double Step = 4 * Math.PI / ItemCount;

    // A collection of View Models used to create data series.
    [ObservableProperty] ObservableCollection<SeriesViewModel> series = new()
    {
        new SeriesViewModel { Color = Color.FromArgb(255, 189, 20, 54), DataAdapter = new FormulaDataAdapter(0, Step, ItemCount, Sin)},
        new SeriesViewModel { Color = Color.FromArgb(255, 0, 120, 122), DataAdapter = new FormulaDataAdapter(0, Step, ItemCount, Cos)},
    };
}

// A View Model for a data series.
public partial class SeriesViewModel : ObservableObject
{
    [ObservableProperty] string axisXKey;
    [ObservableProperty] string axisYKey;
    [ObservableProperty] Color color;
    [ObservableProperty] ISeriesDataAdapter dataAdapter;
}

CartesianLineSeriesViewViewModel.Series 集合使用两个系列视图模型进行初始化。 Cartesian Chart 会将它们呈现为两个数据系列。

数据系列的视图模型 (SeriesViewModel) 向图表控件中的系列公开指定数据和颜色的属性：

Color — 绘制数据系列所用的颜色。
DataAdapter — 为系列提供数据的 ISeriesDataAdapter 对象。

Eremex 图表附带多个数据适配器，适用于各种数据类型（数字、日期时间和定性）。所有数据适配器均实现 ISeriesDataAdapter 接口。

本教程使用 Eremex.AvaloniaUI.Charts.FormulaDataAdapter 对象。它指定一个以 Step 增量返回数字 Y 值的函数。

其他数据适配器的一些示例包括： - SortedNumericDataAdapter — 供应按 X 值排序的（数字 X、数字 Y）对。 - QualitativeDataAdapter — 提供（字符串_X_，数字_Y_）对。

有关详细信息，请参阅以下主题：Cartesian Chart。

创建图表控件¶

在 XAML 中，创建 CartesianChart 控件并初始化其 CartesianChart.SeriesSource 和 CartesianChart.SeriesTemplate 属性：

CartesianChart.SeriesSource — 表示数据系列的视图模型的集合（存储 SeriesViewModel 对象的 CartesianLineSeriesViewViewModel.Series 集合）。

假设图表控件的数据上下文设置为 CartesianLineSeriesViewViewModel 对象。

CartesianChart.SeriesTemplate - 从系列视图模型创建 CartesianSeries 对象的模板。 CartesianSeries 类封装 CartesianChart 控件中的单个数据系列。

<mxc:CartesianChart Grid.Column="0" Classes="DemoChart"
 SeriesSource="{Binding Series}" x:Name="chart1">
    <mxc:CartesianChart.SeriesTemplate>
        <DataTemplate x:DataType="vm:SeriesViewModel">
            <mxc:CartesianSeries DataAdapter="{Binding DataAdapter}">
                <mxc:CartesianLineSeriesView Color="{Binding Color}"
                                             ShowMarkers="True"
                                             MarkerSize="4"
                                             Thickness="2"/>
            </mxc:CartesianSeries>
        </DataTemplate>
    </mxc:CartesianChart.SeriesTemplate>
</mxc:CartesianChart>

创建 CartesianSeries 对象时，初始化以下属性以指定系列数据和视图：

CartesianSeries.DataAdapter — 提供数据的数据适配器。将此属性设置为视图模型中定义的 DataAdapter 属性。
CartesianSeries.View — 系列视图，决定数据系列的视觉表示。

自定义系列视图¶

CartesianSeries.View 属性指定数据系列的视觉表示。在 XAML 中，您可以指定视图作为 CartesianSeries 对象的内容。

<mxc:CartesianSeries DataAdapter="{Binding DataAdapter}">
    <mxc:CartesianLineSeriesView Color="{Binding Color}"
                                    ShowMarkers="True"
                                    MarkerSize="4"
                                    Thickness="2"/>
</mxc:CartesianSeries>

在本教程中，使用 CartesianLineSeriesView 对象初始化 CartesianSeries.View 属性，以将数据渲染为连接底层数据点的线条。

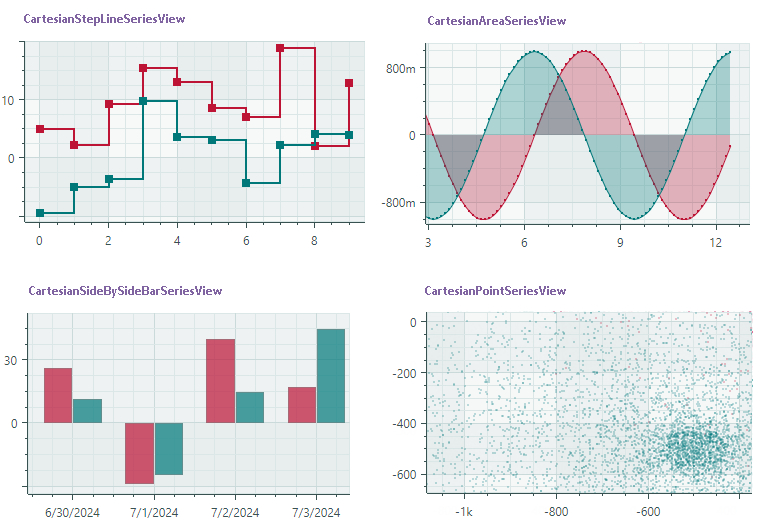

要在项目中以不同方式呈现数据，请使用其他系列视图（SeriesViewBase 类后代）。下面显示了可用系列视图的一些示例：

系列视图包含允许您更改系列显示样式的设置。

<mxc:CartesianLineSeriesView Color="{Binding Color}"
                             ShowMarkers="True"
                             MarkerSize="4"
                             Thickness="2"/>

例如，CartesianLineSeriesView 类公开以下属性：

Color — 绘制系列所用的颜色。
CrosshairMode — 指定当十字准线功能处于活动状态且 ShowInCrosshair 选项为 true 时是否显示插值 Y 值或最近点的 Y 值。
MarkerSize — 指定点标记的大小。
MarkerImage — 允许您指定自定义图像用作数据点标记。要分配 SVG 图像，请使用 SvgImage 类对象。
MarkerImageCss — CSS 代码，允许您自定义指定 SVG 图像 (MarkerImage) 中元素的颜色。
ShowInCrosshair — 指定是否在垂直十字线与图形的交叉点处显示图表的 Y 值。
ShowMarkers — 启用或禁用点标记。
Thickness — 指定线条厚度。

创建图表轴¶

如果您不手动定义笛卡尔轴（X 轴和 Y 轴），CartesianChart 控件会自动创建它们。如果要在 XAML 中自定义轴，请将 AxisX 和/或 AxisY 对象添加到 CartesianChart.AxesX/CartesianChart.AxesY 集合，然后修改轴设置。

 <mxc:CartesianChart Grid.Column="0" Classes="DemoChart" SeriesSource="{Binding Series}" x:Name="chart1">
    <!-- ... -->
    <mxc:CartesianChart.AxesX>
        <mxc:AxisX ShowTitle="True"  />
    </mxc:CartesianChart.AxesX>
    <mxc:CartesianChart.AxesY>
        <mxc:AxisY ShowTitle="False" />
    </mxc:CartesianChart.AxesY>
</mxc:CartesianChart>

以下列表显示了笛卡尔轴的基本设置：

ConstantLines 和 ConstantLinesSource — 允许您在特定值处绘制常数线。另请参见 Strips 和 StripsSource。
EnableScrolling — 允许用户通过鼠标拖动操作滚动轴。
EnableZooming — 允许用户缩放轴。
MinorCount — 指定次刻度线和网格线的数量。
Position — 指定轴的位置。可用选项包括：Near（X 轴显示在底部，Y 轴显示在图表左边缘）和 Far（X 轴显示在顶部，Y 轴显示在图表右边缘）。
Range — 值范围设置。
ScaleOptions — 指定比例设置。
ShowAxisLine — 指定轴线的可见性。
ShowInterlacing — 指定是否在主网格线之间绘制交错带状线。
ShowLabels — 指定与主要刻度线对应的标签的可见性。
ShowMajorGridlines — 指定与主要刻度线对应的网格线的可见性。
ShowMajorTickmarks — 指定主要刻度线的可见性。
ShowMinorGridlines — 指定与小刻度线对应的网格线的可见性。
ShowMinorTickmarks — 指定小刻度线的可见性。
ShowTitle — 指定轴标题的可见性（Title 属性）。
Strips 和 StripsSource — 允许您填充特定值之间的范围。另请参见 ConstantLines 和 ConstantLinesSource。
Thickness — 轴线的粗细。
Title — 获取或设置轴的标题。
TitlePosition — 指定轴标题的位置。

结果¶

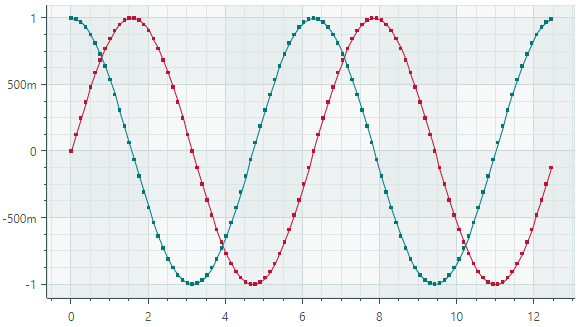

运行该应用程序以查看本教程的结果。 CartesianChart 控件使用线系列视图显示两个数据系列。

完整代码¶

您可以在演示应用程序的_Cartesian Chart→Line_模块中找到本教程的完整代码。
