Stacked Area Series View¶

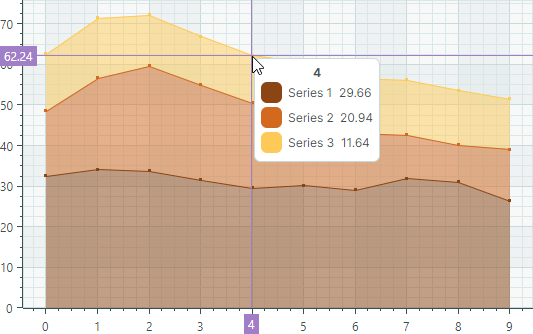

Stacked Area Series View（CartesianStackedAreaSeriesView）用于显示两个或多个数据系列之间的绝对关系。每个 Stacked Area 系列都渲染为堆叠在前一个 Stacked Area 系列之上的填充区域。系列的厚度由数据点的绝对值决定。顶部线条显示图表控件中所有 Stacked Area 系列的累计总和。

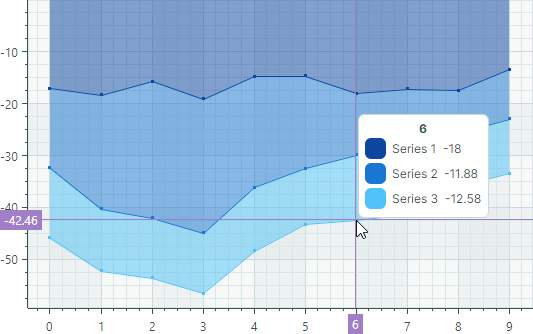

如果图表控件中的所有 Stacked Area 系列都只有负值，则这些系列会沿 Y 轴负方向排列。在这种情况下，底部线条显示累计总和：

使用 Stacked Area Series View 可以在同一个图表控件中仅显示正值数据或仅显示负值数据。
如果某个 Stacked Area 系列同时包含正值和负值，则所有负值都会被视为零。

创建 Stacked Area Series View¶

通常使用 Stacked Area 视图来显示两个或多个数据系列之间的绝对关系。创建 Stacked Area 图表的步骤包括：

为每个数据系列创建一个 CartesianSeries 对象，并将其添加到 CartesianChart.Series 集合中。
将 CartesianSeries.View 属性设置为一个 CartesianStackedAreaSeriesView 对象。
使用 CartesianSeries.DataAdapter 属性为该系列提供数据。

以下代码片段展示了如何用 XAML 和 code-behind 创建由两个数据系列组成的 Stacked Area 图表。

xmlns:mxc="https://schemas.eremexcontrols.net/avalonia/charts"

<mxc:CartesianChart x:Name="chartControl">
    <mxc:CartesianChart.Series>
        <mxc:CartesianSeries Name="stackedAreaSeries1" DataAdapter="{Binding DataAdapter1}" >
            <mxc:CartesianStackedAreaSeriesView Color="#ffDF3C5F" Transparency="0.6"
                MarkerSize="3" ShowMarkers="True"/>
        </mxc:CartesianSeries>
        <mxc:CartesianSeries Name="stackedAreaSeries2" DataAdapter="{Binding DataAdapter2}" >
            <mxc:CartesianStackedAreaSeriesView Color="#ff6F9BD1" Transparency="0.6"
                MarkerSize="3" ShowMarkers="True"/>
        </mxc:CartesianSeries>
    </mxc:CartesianChart.Series>
</mxc:CartesianChart>

double[] args = new double[] { 1, 2, 3, 4, 5};
double[] values1 = new double[] { 3, 2, 1, 2, 4 };
double[] values2 = new double[] { 1, 2, 1, 2, 2 };

CartesianSeries series1 = new CartesianSeries();
series1.DataAdapter = new SortedNumericDataAdapter(args, values1);
series1.View = new CartesianStackedAreaSeriesView()
{
    Color = Color.FromUInt32(0xffDF3C5F),
    Transparency = 0.6,
    ShowMarkers = true,
    MarkerSize = 5
};
CartesianSeries series2 = new CartesianSeries();
series2.DataAdapter = new SortedNumericDataAdapter(args, values2);
series2.View = new CartesianStackedAreaSeriesView()
{
    Color = Color.FromUInt32(0xff6F9BD1),
    Transparency = 0.6,
    ShowMarkers = true,
    MarkerSize = 5
};

chartControl.Series.Add(series1);
chartControl.Series.Add(series2);

结果如下图所示：

示例 - 使用 MVVM 设计模式创建 Stacked Area 图表¶

以下示例通过视图模型创建了三个 Stacked Area 类型的系列。

CartesianChart.SeriesSource 属性绑定到视图模型中的 SeriesCollection 属性。该集合是 SeriesViewModel 对象的数据源，用于初始化图表控件中的各个系列。
CartesianChart.SeriesTemplate 属性被设置为一个模板，该模板根据每个 SeriesViewModel 对象创建一个 Stacked Area 类型的系列（CartesianSeries 对象）。系列数据、标题和颜色分别由 SeriesViewModel.DataAdapter、SeriesViewModel.Title 和 SeriesViewModel.Color 属性确定。

<!-- MainWindow.axaml -->
<mx:MxWindow xmlns="https://github.com/avaloniaui"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:vm="using:ChartStackedAreaSeriesViewExample.ViewModels"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:mx="https://schemas.eremexcontrols.net/avalonia"
        xmlns:mxc="https://schemas.eremexcontrols.net/avalonia/charts"
        mc:Ignorable="d" d:DesignWidth="800" d:DesignHeight="450"
        x:Class="ChartStackedAreaSeriesViewExample.Views.MainWindow"
        x:DataType="vm:MainWindowViewModel"
        Icon="/Assets/EMXControls.ico"
        Title="ChartStackedAreaSeriesViewExample">
    <Design.DataContext>
        <vm:MainWindowViewModel/>
    </Design.DataContext>
    <Grid ColumnDefinitions="*" Margin="10">
        <mxc:CartesianChart x:Name="chartControl" BorderThickness="0" SeriesSource="{Binding SeriesCollection}" >
            <mxc:CartesianChart.SeriesTemplate>
                <DataTemplate x:DataType="vm:SeriesViewModel">
                    <mxc:CartesianSeries DataAdapter="{Binding DataAdapter}" SeriesName="{Binding Title}">
                        <mxc:CartesianStackedAreaSeriesView
                            Color="{Binding Color}"
                            Transparency="0.6"
                            ShowMarkers="True"
                            MarkerSize="3"
                            Thickness="1" />
                    </mxc:CartesianSeries>
                </DataTemplate>
            </mxc:CartesianChart.SeriesTemplate>

            <mxc:CartesianChart.AxesX>
                <mxc:AxisX Name="xAxis" Title="Months" ShowMinorTickmarks="False">
                    <mxc:AxisX.ScaleOptions>
                        <mxc:NumericScaleOptions GridSpacing="1" LabelFormatter="{Binding ArgsLabelFormatter}"/>
                    </mxc:AxisX.ScaleOptions>
                </mxc:AxisX>
            </mxc:CartesianChart.AxesX>
            <mxc:CartesianChart.AxesY>
                <mxc:AxisY Title="Income Distribution">
                </mxc:AxisY>
            </mxc:CartesianChart.AxesY>
        </mxc:CartesianChart>
    </Grid>
</mx:MxWindow>

// MainWindow.axaml.cs
using ChartStackedAreaSeriesViewExample.ViewModels;
using Eremex.AvaloniaUI.Controls.Common;

namespace ChartStackedAreaSeriesViewExample.Views;

public partial class MainWindow : MxWindow
{
    public MainWindow()
    {
        InitializeComponent();
        this.DataContext = new MainWindowViewModel();
    }
}

// MainWindowViewModel.cs
using Avalonia.Media;
using CommunityToolkit.Mvvm.ComponentModel;
using Eremex.AvaloniaUI.Charts;
using System;
using System.Collections.ObjectModel;

namespace ChartStackedAreaSeriesViewExample.ViewModels;

public partial class MainWindowViewModel : ObservableObject
{
    [ObservableProperty]
    ObservableCollection<SeriesViewModel> seriesCollection = new();

    [ObservableProperty] FuncLabelFormatter argsLabelFormatter = new(o => String.Format("{0:n0}", o));
    public MainWindowViewModel()
    {
        double[] args = new double[] { 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 };
        double[] values1 = new double[] { 10, 15, 20, 18, 10, 8, 12, 14, 15, 20, 17, 20 };
        double[] values2 = new double[] { 10, 5, 5, 10, 20, 18, 17, 15, 20, 25, 27, 30 };
        double[] values3 = new double[] { 15, 10, 15, 25, 22, 20, 15, 17, 20, 20, 15, 20 };

        SeriesCollection.Add(new SeriesViewModel { Title = "Europe", Color = Color.FromUInt32(0xFF9B59B6), DataAdapter = new SortedNumericDataAdapter(args, values1) });
        SeriesCollection.Add(new SeriesViewModel { Title = "Africa", Color = Color.FromUInt32(0xFFE74C3C), DataAdapter = new SortedNumericDataAdapter(args, values2) });
        SeriesCollection.Add(new SeriesViewModel { Title = "Asia", Color = Color.FromUInt32(0xFFF39C12), DataAdapter = new SortedNumericDataAdapter(args, values3) });
    }
}

public partial class SeriesViewModel : ObservableObject
{
    [ObservableProperty] string title;
    [ObservableProperty] Color color;
    [ObservableProperty] ISeriesDataAdapter dataAdapter;
}

Stacked Area Series View 的数据¶

您可以使用以下数据适配器为 Stacked Area Series View 提供数据：

数值型 X 值：

SortedNumericDataAdapter
FormulaDataAdapter

日期时间型 X 值：

SortedDateTimeDataAdapter
SortedTimeSpanDataAdapter

定性 X 值：

QualitativeDataAdapter

Stacked Area Series View 设置¶

Color — 指定用于绘制该系列的颜色。
CrosshairMode — 指定十字线的图表标签是捕捉到最近的数据点，还是显示插值结果。参见在十字线图表标签中显示精确值或插值。
MarkerImage — 获取或设置用作自定义点标记的图像。如果未指定图像，则显示默认的方形标记。您可以使用 SvgImage 类实例来指定 SVG 图像。

MarkerImage 属性使用 [Content] 特性声明，这使您可以直接在 <CartesianStackedAreaSeriesView> 标签之间定义图像。
```
<mxc:CartesianStackedAreaSeriesView>
    <SvgImage Source="avares://Demo/Assets/circle.svg" />
</mxc:CartesianStackedAreaSeriesView>
```
SVG 文件包含 SVG 元素的预定义颜色。要使这些颜色与您的数据系列颜色相匹配，您可以：
- 提前手动编辑源 SVG 图像文件
- 使用 MarkerImageCss 属性动态自定义 SVG 元素的样式。这些样式会在渲染点标记时应用。
MarkerImageCss — 指定用于在运行时自定义由 MarkerImage 属性定义的 SVG 图像的 CSS 样式。主要用途是将 SVG 元素的颜色替换为系列颜色（Color）。在 CSS 代码中包含 {0} 占位符，以插入 Color 属性的值。

例如，当 MarkerImage 属性包含带有 circle 元素的 SVG 图像时，以下 CSS 代码会将 circle 样式设置为橙色填充（使用系列颜色）和深红色边框：
```
<mxc:CartesianStackedAreaSeriesView Color="orange" MarkerImageCss="circle {{fill:{0};stroke:darkred;}}">
    <SvgImage Source="avares://Demo/Assets/circle.svg" />
</mxc:CartesianStackedAreaSeriesView>
```
另请参阅：示例 - 创建 Lollipop Series View 并使用自定义 SVG 标记。
MarkerSize — 指定点标记的大小。
ShowInCrosshair — 指定当前系列的十字线图表标签的可见性。参见自定义十字线的图表标签。
ShowMarkers — 启用或禁用点标记。
Thickness — 指定线条的粗细。
Transparency — 一个介于 0 和 1 之间的值，指定填充区域的透明度级别：
- 0 表示完全不透明
- 1 表示完全透明

^* 本页面使用机器翻译技术翻译。
