Candlestick Series View¶

在 CartesianChart 控件中使用 Candlestick Series View（CartesianCandlestickSeriesView）可以创建显示资产价格走势的金融图表。数据点显示特定时期内证券的最高价、最低价、开盘价和收盘价。

每个数据点都以蜡烛（candle）的形式呈现，由一根实心柱体和两条可能延伸到实心柱体之外的须线组成。实心柱体的顶部和底部数值决定开盘价和收盘价，而须线则表示最高价和最低价。

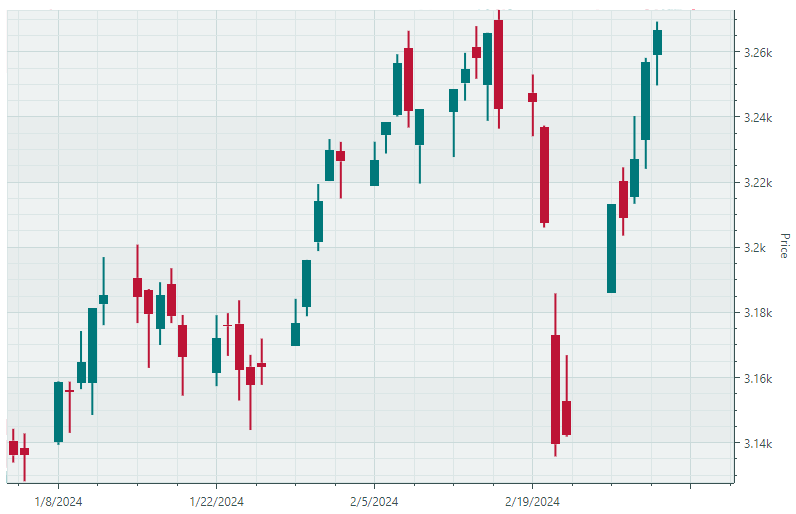

绘制蜡烛使用两种颜色。如果收盘价高于开盘价，蜡烛用一种颜色绘制；否则，用另一种颜色绘制。例如，在上图中，上涨蜡烛以绿色绘制，下跌蜡烛以红色绘制。使用 Candlestick Series View，您可以为上涨和下跌蜡烛指定自定义颜色。

以下代码片段取自“Candlestick”图表演示，创建了一个显示 Candlestick Series View 的笛卡尔图表。

<mxc:CartesianChart>
    <mxc:CartesianSeries AxisYKey="Price" DataAdapter="{Binding StockData}" SeriesName="Price">
        <mxc:CartesianCandlestickSeriesView Color="#00787A" ReductionColor="#BD1436" />
    </mxc:CartesianSeries>
</mxc:CartesianChart>

public partial class CartesianCandlestickSeriesViewViewModel : ChartsPageViewModel
{
    [ObservableProperty] CandlestickDataAdapter stockData;
    //...
}

Candlestick Series View 的数据¶

任何 Cartesian Series View 的数据都是通过分配给 CartesianSeries.DataAdapter 属性的数据适配器提供的。数据适配器为图表提供 X 和 Y 值。

Candlestick Series View 有两种可用的数据适配器：

• CandlestickDataAdapter
• SummaryCandlestickDataAdapter

在这两种数据适配器中，X 值均为 DateTime 类型。请根据您所拥有的 Y 值类型选择其中一种数据适配器。

CandlestickDataAdapter¶

使用 CandlestickDataAdapter 对象时，您需要提供四个 Double 类型的 Y 值，分别指定每个 X 参数对应的开盘价、收盘价、最高价和最低价。您可以使用 CandlestickDataAdapter 构造函数为适配器填充数据。

以下代码取自“Candlestick”图表演示，演示了 CandlestickDataAdapter 对象的初始化。

[ObservableProperty] CandlestickDataAdapter stockData;

public CartesianCandlestickSeriesViewViewModel()
{
    var data = CsvSources.Stock;
    var arguments = new List<DateTime>(data.Count);
    var open = new List<double>(data.Count);
    var high = new List<double>(data.Count);
    var low = new List<double>(data.Count);
    var close = new List<double>(data.Count);
    for (var i = data.Count - 1; i >= 0; i--)
    {
        arguments.Add(data[i].Date);
        open.Add(data[i].Open);
        high.Add(data[i].High);
        low.Add(data[i].Low);
        close.Add(data[i].Close);
    }
    StockData = new CandlestickDataAdapter(arguments, open, high, low, close);
}

CandlestickDataAdapter 对象要求您使用 DateTimeScaleOptions.MeasureUnit 属性为 X 轴设置时间单位（轴单位）。

在下面的代码片段中，轴单位设置为 Day。

<mxc:CartesianChart.AxesX>
    <mxc:AxisX ShowTitle="False">
        <mxc:AxisXRange MinSideMargin="0.01" MaxSideMargin="0.01" VisualMax="" />
        <mxc:AxisX.ScaleOptions>
            <mxc:DateTimeScaleOptions MeasureUnit="Day" />
        </mxc:AxisX.ScaleOptions>
    </mxc:AxisX>
</mxc:CartesianChart.AxesX>

提供给 CandlestickDataAdapter 数据适配器的 X 参数应与该轴单位相对应。例如，当轴单位设置为 Day 时，X 值应表示各个独立的日期。

SummaryCandlestickDataAdapter¶

SummaryCandlestickDataAdapter 适配器会汇总您提供的数据，并按指定的时间范围（时间单位）（例如按秒、分钟、小时、天、周等，或时间范围的倍数）自动计算开盘价、收盘价、最高价和最低价。例如，您可以提供以一秒为间隔的数据，并让 SummaryCandlestickDataAdapter 自动将这些数据按 5 秒、分钟或小时等间隔进行汇总。

X 值指定各个独立的日期时间值。对于每个 X 值，提供一个 Double 类型的 Y 值。

要指定聚合时间范围，请使用以下两个属性：

• SummaryCandlestickDataAdapter.MeasureUnit — 指定数据适配器用于计算开盘价、收盘价、最高价和最低价的基本聚合时间范围（Millisecond、Second、Minute、Hour、Day、Week、Month、Quarter 或 Year）。

• SummaryCandlestickDataAdapter.MeasureUnitFactor（整数值，默认值为 1）— 指定用于计算实际时间范围的基本时间范围乘数。时间范围的实际长度按以下表达式计算：MeasureUnit x MeasureUnitFactor。

以下示例将时间范围设置为“2 秒”：

[ObservableProperty]
SummaryFinancialDataAdapter dataAdapter;

public CartesianSummaryCandlestickViewModel()
{
    int dataCount = 100;
    var xArgs = new List<DateTime>(dataCount);
    var yArgs = new List<double>(dataCount);
    //Populate the xArgs and yArgs lists
    //...
    dataAdapter = new SummaryFinancialDataAdapter(xArgs, yArgs);
    dataAdapter.MeasureUnit = DateTimeUnit.Second;
    dataAdapter.MeasureUnitFactor = 2;
}

CandlestickDataAdapter 和 SummaryCandlestickDataAdapter 类提供了用于删除和添加数据点的方法。当图表数据需要实时更新时，这些方法非常有用。

• Add — 在数据数组末尾添加一个新数据点。
• UpdateValue — 修改指定位置的数据点。
• RemoveFromStart — 从数据起始处删除指定数量的数据点。
• Clear — 清除所有数据。

蜡烛的颜色和粗细¶

使用 CartesianCandlestickSeriesView 的 Color 和 ReductionColor 属性指定蜡烛颜色：

• CartesianCandlestickSeriesView.Color — 指定用于绘制收盘价高于或等于开盘价的蜡烛的颜色。
• CartesianCandlestickSeriesView.ReductionColor — 指定用于绘制收盘价低于开盘价的蜡烛的颜色。

以下属性可用于自定义蜡烛的粗细：

• CandleWidth — 一个 Double 值，指定蜡烛实心柱体的粗细。CandleWidth 属性值以轴单位度量。Candlestick Series View 使用日期时间轴，其轴单位由 DateTimeScaleOptions.MeasureUnit 属性决定。例如，如果 MeasureUnit 属性设置为 Day，则轴单位就是日期时间轴上相邻两天之间的距离。当 CandleWidth 属性设置为 0.5 时，蜡烛宽度即为相邻两天之间距离的一半。

• Thickness — 一个 Double 值，指定蜡烛须线的粗细。该属性值以像素为单位度量。

轴¶

与其他系列视图一样，您可以使用 CartesianChart.AxesX 和 CartesianChart.AxesY 属性自定义 Candlestick 图表类型的轴。Candlestick 图表的 X 轴显示日期时间值。要自定义 X 轴的刻度设置，请将 AxisX.ScaleOptions 属性设置为一个 DateTimeScaleOptions 对象。

以下代码片段创建了一个带有 Candlestick Series View 的 CartesianChart 控件，并自定义了图表的轴。完整示例请参阅“Candlestick”图表演示。

<mxc:CartesianChart Grid.Row="1" Classes="DemoChart" x:Name="DemoControl">
    <mxc:CartesianSeries DataAdapter="{Binding StockData}">
        <mxc:CartesianCandlestickSeriesView Color="#00787A" ReductionColor="#BD1436" />
    </mxc:CartesianSeries>

    <mxc:CartesianChart.AxesX>
        <mxc:AxisX ShowTitle="False">
            <mxc:AxisXRange MinSideMargin="0.01" MaxSideMargin="0.01" VisualMax="" />
            <mxc:AxisX.ScaleOptions>
                <mxc:DateTimeScaleOptions MeasureUnit="Day" />
            </mxc:AxisX.ScaleOptions>
        </mxc:AxisX>
    </mxc:CartesianChart.AxesX>

    <mxc:CartesianChart.AxesY>
        <mxc:AxisY Title="Price" Position="Far" Key="Price">
            <mxc:AxisYRange AlwaysShowZeroLevel="False" />
        </mxc:AxisY>
    </mxc:CartesianChart.AxesY>
</mxc:CartesianChart>

有关自定义轴范围、刻度设置和标签的更多信息，请参阅以下主题：Cartesian Chart - Axes。
