Docking 入门指南¶

本教程展示如何从零开始设置下图所示的 dock 面板布局。首先,我们将创建一个已停靠面板的布局,然后展示如何定义自动隐藏和浮动面板。

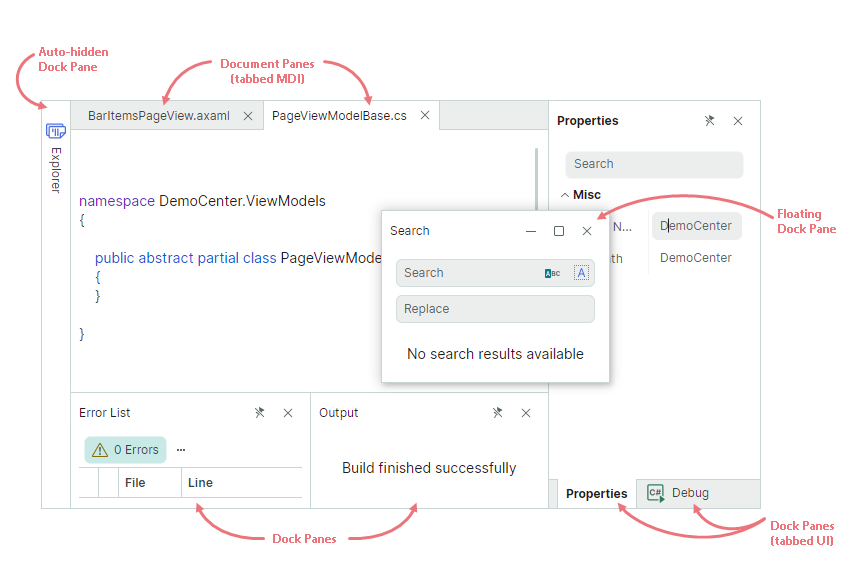

本示例演示了构成 Docking 界面的 dock 项:

Dock 面板(DockPane)——可以停靠、变为浮动、自动隐藏,并组合到选项卡组(容器)中的面板。
Document 面板(DocumentPane)——用于显示窗口主要内容的容器。您可以使用 Document 面板实现带选项卡的 MDI(多文档界面, Multiple Document Interface)。

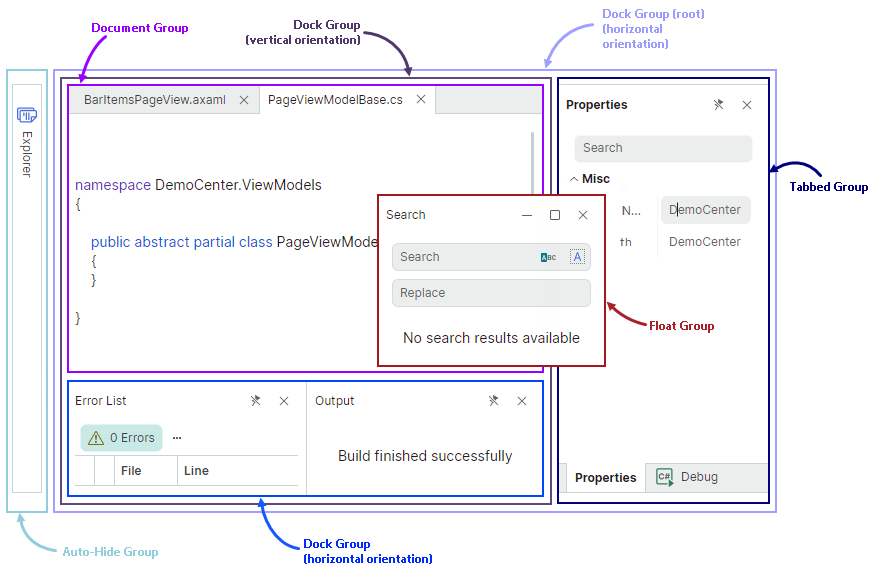

要构建上图所示的已停靠面板布局,需要将各个面板组合到组(容器)中。容器指定其子项的显示模式和行为。您可以将容器聚合到其他容器中,以创建复杂的面板布局。

Docking 库支持以下容器:

DockGroup(拆分容器)——水平或垂直并排显示 dock 项(Dock 面板和容器)。子 dock 项由分隔条分隔,可用于调整面板大小。
TabbedGroup(选项卡容器)——以选项卡形式显示 Dock 面板。
DocumentGroup(选项卡容器)——以选项卡形式显示 Document 面板。
AutoHideGroup——该容器的子 Dock 面板具有自动隐藏功能。当用户单击面板标题时,自动隐藏的面板会显示出来。
FloatGroup——在浮动窗口中显示 dock 项。

1. 创建 DockManager 组件¶

创建一个使用 Eremex 控件的新 Avalonia UI 应用程序。打开 MainWindow.axaml 文件,并在 XAML 中定义一个 DockManager 组件。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
</mxd:DockManager>

DockManager 是一个控件,用于管理 dock 项(Dock 面板和 Document 面板)的创建,维护对 dock 项的运行时操作,提供上下文菜单,并执行 Docking 界面的序列化和反序列化。

2. 定义根组¶

在 DockManager 控件下添加一个 DockGroup 对象作为子元素。该对象用于初始化根 dock 组(即标记了 ContentAttribute 特性的 DockManager.Root 属性)。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
    <mxd:DockGroup>
    </mxd:DockGroup>
</mxd:DockManager>

根 dock 组是处于已停靠状态的所有面板和文档的容器。

3. 添加 "Properties" 和 "Debug" 面板¶

将 "Properties" 和 "Debug" 这两个 DockPane 对象添加到根组中。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
    <mxd:DockGroup>
        <mxd:DockPane Header="Properties"/>
        <mxd:DockPane Header="Debug"/>
    </mxd:DockGroup>
</mxd:DockManager>

DockGroup 容器默认水平排列面板。您可以通过 DockGroup.Orientation 属性将方向改为垂直。

4. 将面板组合到选项卡容器中¶

将 "Properties" 和 "Debug" 面板包装到一个 TabbedGroup 容器中。该容器以选项卡形式呈现其子元素。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
    <mxd:DockGroup>
        <mxd:TabbedGroup>
            <mxd:DockPane Header="Properties"/>
            <mxd:DockPane Header="Debug"/>
        </mxd:TabbedGroup>
    </mxd:DockGroup>
</mxd:DockManager>

5. 添加 "Error List" 面板¶

在 TabbedGroup 对象之前定义 "Error List" 面板。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
    <mxd:DockGroup>
        <mxd:DockPane Header="Error List"/>
        <mxd:TabbedGroup>
            <mxd:DockPane Header="Properties"/>
            <mxd:DockPane Header="Debug"/>
        </mxd:TabbedGroup>
    </mxd:DockGroup>
</mxd:DockManager>

DockGroup 容器将 "Error List" 面板和 TabbedGroup 沿水平方向排列。

6. 在 "Error List" 面板上方添加文档组¶

要在 "Error List" 面板顶部显示 DocumentGroup,首先创建一个方向为垂直的新 DockGroup 容器。然后将 "Error List" 面板和一个新的 DocumentGroup 对象放入该容器中。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
    <mxd:DockGroup>
        <mxd:DockGroup Orientation="Vertical">
            <mxd:DocumentGroup></mxd:DocumentGroup>
            <mxd:DockPane Header="Error List"/>
        </mxd:DockGroup>
        <mxd:TabbedGroup>
            <mxd:DockPane Header="Properties"/>
            <mxd:DockPane Header="Debug"/>
        </mxd:TabbedGroup>
    </mxd:DockGroup>
</mxd:DockManager>

7. 添加 "Output" 面板¶

"Output" 面板需要显示在 "Error List" 面板的右侧。目前,"Error List" 面板属于一个垂直排列其子元素的容器。因此,我们需要将 "Error List" 和 "Output" 面板聚合到一个方向为水平的新容器(DockGroup)中。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
    <mxd:DockGroup>
        <mxd:DockGroup Orientation="Vertical">
            <mxd:DocumentGroup></mxd:DocumentGroup>
            <mxd:DockGroup Orientation="Horizontal">
                <mxd:DockPane Header="Error List"/>
                <mxd:DockPane Header="Output"/>
            </mxd:DockGroup>
        </mxd:DockGroup>
        <mxd:TabbedGroup>
            <mxd:DockPane Header="Properties"/>
            <mxd:DockPane Header="Debug"/>
        </mxd:TabbedGroup>
    </mxd:DockGroup>
</mxd:DockManager>

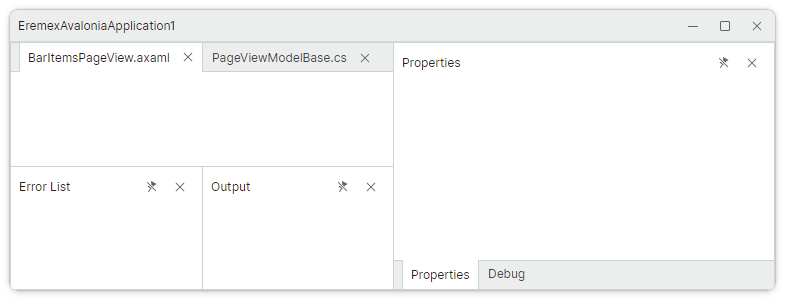

8. 使用选项卡填充文档组¶

向 DocumentGroup 容器添加两个 DocumentPane 对象。DocumentGroup 以选项卡形式显示其子元素,从而实现带选项卡的 MDI。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
    <mxd:DockGroup>
        <mxd:DockGroup Orientation="Vertical">
            <mxd:DocumentGroup>
                <mxd:DocumentPane Header="BarItemsPageView.axaml"/>
                <mxd:DocumentPane Header="PageViewModelBase.cs"/>
            </mxd:DocumentGroup>
            <mxd:DockGroup Orientation="Horizontal">
                <mxd:DockPane Header="Error List"/>
                <mxd:DockPane Header="Output"/>
            </mxd:DockGroup>
        </mxd:DockGroup>
        <mxd:TabbedGroup>
            <mxd:DockPane Header="Properties"/>
            <mxd:DockPane Header="Debug"/>
        </mxd:TabbedGroup>
    </mxd:DockGroup>
</mxd:DockManager>

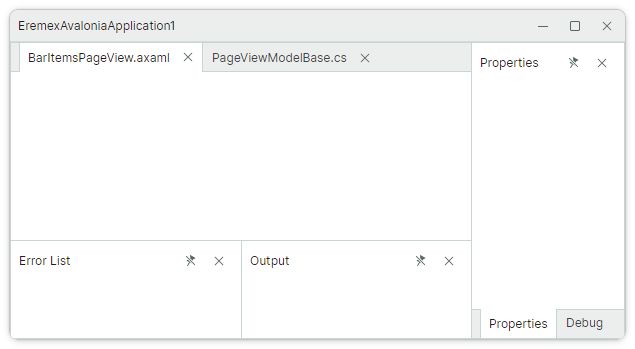

9. 设置已停靠面板的大小¶

默认情况下,任何拆分容器(DockGroup)的空间都在其子元素之间平均分配。您可以使用 DockWidth 和 DockHeight 属性为容器的子 dock 项设置自定义大小。这些属性的类型为 Avalonia.Controls.GridLength,因此您可以将它们设置为以下值:

像素数(绝对值)。
可用空间的加权比例,使用 "星号(*)大小" 表示法。例如,3*。
"Auto" 值——该项将自动调整大小以适应其内容。

下面的代码使用 DockWidth 和 DockHeight 属性为面板和容器设置比例大小。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
    <mxd:DockGroup>
        <mxd:DockGroup Orientation="Vertical" DockWidth="3*">
            <mxd:DocumentGroup DockHeight="2*">
                <mxd:DocumentPane Header="BarItemsPageView.axaml"/>
                <mxd:DocumentPane Header="PageViewModelBase.cs"/>
            </mxd:DocumentGroup>
            <mxd:DockGroup Orientation="Horizontal" DockHeight="*">
                <mxd:DockPane Header="Error List"/>
                <mxd:DockPane Header="Output"/>
            </mxd:DockGroup>
        </mxd:DockGroup>
        <mxd:TabbedGroup DockWidth="*">
            <mxd:DockPane Header="Properties"/>
            <mxd:DockPane Header="Debug"/>
        </mxd:TabbedGroup>
    </mxd:DockGroup>
</mxd:DockManager>

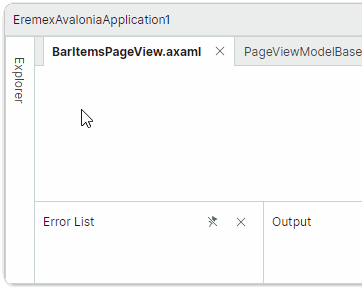

10. 创建自动隐藏面板¶

自动隐藏面板在失去焦点时会自动折叠。折叠的自动隐藏面板只显示标题。

要在 XAML 中创建自动隐藏面板,请在 DockManager.AutoHideGroups 集合中添加一个 AutoHideGroup 容器,然后在 AutoHideGroup 容器中定义一个 DockPane 面板。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
    <!--...-->
    <mxd:DockManager.AutoHideGroups>
        <mxd:AutoHideGroup Dock="Left">
            <mxd:DockPane Header="Explorer"/>
        </mxd:AutoHideGroup>
    </mxd:DockManager.AutoHideGroups>
</mxd:DockManager>

AutoHideGroup.Dock 属性允许您指定自动隐藏容器显示在哪条边上。

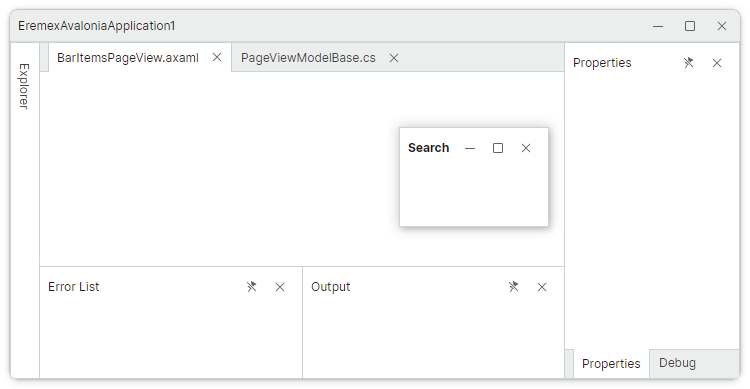

11. 创建浮动面板¶

用户可以用鼠标将面板从已停靠状态拖出,使其变为浮动状态。

您也可以在 XAML 中定义浮动面板。为此,请在 DockManager.FloatGroups 集合中添加一个 FloatGroup 容器,然后向 FloatGroup 容器添加一个 DockPane 面板。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"

<mxd:DockManager>
    <!--...-->
    <mxd:DockManager.FloatGroups>
        <mxd:FloatGroup FloatLocation="300,300" FloatWidth="150" FloatHeight="100">
            <mxd:DockPane Header="Search"/>
        </mxd:FloatGroup>
    </mxd:DockManager.FloatGroups>
</mxd:DockManager>

使用 FloatWidth 和 FloatHeight 属性指定浮动窗口的大小。您也可以将 FloatGroup.FloatWidth 和 FloatGroup.FloatHeight 附加属性应用到任何面板,即使该面板处于已停靠状态。这些设置将指定面板变为浮动时的初始浮动大小。

12. 设置面板标题和图标¶

您可以使用 Header 和 Glyph 属性为 Dock 面板和 Document 面板指定标题和图标。

以下 XAML 为 "Properties" 和 "Debug" 面板初始化了标题,并在标题中显示 SVG 图像。假设本示例中使用的 SVG 图像的 Build Action 属性已设置为 AvaloniaResource。

<mxd:TabbedGroup DockWidth="*">
    <mxd:DockPane
        Header="Properties"
        Glyph="{SvgImage 'avares://EremexAvaloniaApplication1/Images/settings.svg'}"
        GlyphSize="16,16"/>
    <mxd:DockPane
        Header="Debug"
        Glyph="{SvgImage 'avares://EremexAvaloniaApplication1/Images/debug2.svg'}"
        GlyphSize="16,16"/>
</mxd:TabbedGroup>

13. 指定面板内容¶

使用 DockPane.Content 属性定义 Dock 面板和 Document 面板的内容。在 XAML 中,您可以在开始和结束的 <DockPane> 与 <DocumentPane> 标签之间定义面板的内容。

xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"
xmlns:mxe="https://schemas.eremexcontrols.net/avalonia/editors"
xmlns:mxi="https://schemas.eremexcontrols.net/avalonia/icons"

<mxd:DockPane Header="Search">
    <Grid RowDefinitions="Auto *">
        <StackPanel>
            <mxe:ButtonEditor Watermark="Search" Margin="5">
                <mxe:ButtonEditor.Buttons>
                    <mxe:ButtonSettings ToolTip.Tip="Match case"
                                        Glyph="{x:Static mxi:Filter.Starts_with }"
                                        ButtonKind="Toggle"/>
                    <mxe:ButtonSettings ToolTip.Tip="Match whole word"
                                        Glyph="{x:Static mxi:Painting.Report_text_column }"
                                        ButtonKind="Toggle"/>
                </mxe:ButtonEditor.Buttons>
            </mxe:ButtonEditor>
            <mxe:ButtonEditor Watermark="Replace" Margin="5"/>
        </StackPanel>
        <TextBlock Grid.Row="1"
                    Text="No search results available"
                    TextWrapping="Wrap"
                    TextAlignment="Center"
                    HorizontalAlignment="Center"
                    VerticalAlignment="Center"/>
    </Grid>
</mxd:DockPane>

有关创建复杂 dock 面板布局并为各个面板指定内容的示例,请参阅 "IDE Layout" 演示。

14. 完整代码¶

以下是本教程的完整代码。本示例中使用的 SVG 图像作为 "Avalonia Resources" 包含在项目中。

MainWindow.axaml:

<mx:MxWindow xmlns="https://github.com/avaloniaui"
             xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
             xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
             xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
             xmlns:mx="https://schemas.eremexcontrols.net/avalonia"
             xmlns:mxd="https://schemas.eremexcontrols.net/avalonia/docking"
             xmlns:mxe="https://schemas.eremexcontrols.net/avalonia/editors"
             xmlns:mxi="https://schemas.eremexcontrols.net/avalonia/icons"
             mc:Ignorable="d" d:DesignWidth="800" d:DesignHeight="450"
             x:Class="EremexAvaloniaApplication1.MainWindow"
             Title="EremexAvaloniaApplication1"
             >
    <mxd:DockManager>
        <mxd:DockGroup>
            <mxd:DockGroup Orientation="Vertical" DockWidth="3*">
                <mxd:DocumentGroup DockHeight="2*">
                    <mxd:DocumentPane Header="BarItemsPageView.axaml"/>
                    <mxd:DocumentPane Header="PageViewModelBase.cs"/>
                </mxd:DocumentGroup>
                <mxd:DockGroup Orientation="Horizontal" DockHeight="*">
                    <mxd:DockPane Header="Error List"/>
                    <mxd:DockPane Header="Output"/>
                </mxd:DockGroup>
            </mxd:DockGroup>
            <mxd:TabbedGroup DockWidth="*">
                <mxd:DockPane
                    Header="Properties"
                    Glyph="{SvgImage 'avares://EremexAvaloniaApplication1/Images/settings.svg'}"
                    GlyphSize="16,16"/>
                <mxd:DockPane
                    Header="Debug"
                    Glyph="{SvgImage 'avares://EremexAvaloniaApplication1/Images/debug2.svg'}"
                    GlyphSize="16,16"/>
            </mxd:TabbedGroup>
        </mxd:DockGroup>
        <mxd:DockManager.AutoHideGroups>
            <mxd:AutoHideGroup Dock="Left">
                <mxd:DockPane Header="Explorer"/>
            </mxd:AutoHideGroup>
        </mxd:DockManager.AutoHideGroups>
        <mxd:DockManager.FloatGroups>
            <mxd:FloatGroup FloatLocation="300,300" FloatWidth="200" FloatHeight="250">
                <mxd:DockPane Header="Search">
                    <Grid RowDefinitions="Auto *">
                        <StackPanel>
                            <mxe:ButtonEditor Watermark="Search" Margin="5">
                                <mxe:ButtonEditor.Buttons>
                                    <mxe:ButtonSettings ToolTip.Tip="Match case"
                                                        Glyph="{x:Static mxi:Filter.Starts_with }"
                                                        ButtonKind="Toggle"/>
                                    <mxe:ButtonSettings ToolTip.Tip="Match whole word"
                                                        Glyph="{x:Static mxi:Painting.Report_text_column }"
                                                        ButtonKind="Toggle"/>
                                </mxe:ButtonEditor.Buttons>
                            </mxe:ButtonEditor>
                            <mxe:ButtonEditor Watermark="Replace" Margin="5"/>
                        </StackPanel>
                        <TextBlock Grid.Row="1"
                                    Text="No search results available"
                                    TextWrapping="Wrap"
                                    TextAlignment="Center"
                                    HorizontalAlignment="Center"
                                    VerticalAlignment="Center"/>
                    </Grid>
                </mxd:DockPane>
            </mxd:FloatGroup>
        </mxd:DockManager.FloatGroups>
    </mxd:DockManager>
</mx:MxWindow>

参阅¶

^* 本页面使用机器翻译技术翻译。
